12.4. ENIP¶
Das Ethernet Industrial Protocol (ENIP) ist ein Teil des Common Industrial Protocol (CIP). Das Common Industrial Protocol (CIP) definiert die Objektstruktur und spezifiziert den Nachrichtentransfer. Die ENIP Enforcer Funktion wendet die Deep Packet Inspection (DPI) Funktion auf den ENIP und CIP Datenstrom an. Das Ethernet Industrial Protocol (ENIP) wird zur Überwachung und Steuerung von industriellen Automatisierungsgeräten wie SPS (Speicherprogrammierbare Steuerungen), Sensoren und Messgeräten verwendet.
Das Gerät verwendet die Funktion ENIP Enforcer, um die DPI-Funktion auf den Datenstrom anzuwenden. Das Gerät führt die DPI-Funktion auf der Grundlage der in den angegebenen Profilen definierten Werte aus. Das Gerät blockiert die Datenpakete, die gegen die festgelegten Profile verstoßen.
Bemerkung
Die ENIP Enforcer-Funktion führt die DPI-Funktion nur für Pakete aus, die eine explizite Anfrage enthalten, und verwirft Pakete, die eine implizite Anfrage enthalten. Eine explizite Anfrage enthält eine CIP-Nachricht über TCP. Eine implizite Anfrage enthält eine CIP-Nachricht über UDP.
Wenn das ENIP Enforcer-Profil aktiv ist, wendet das Gerät das Profil auf den Datenstrom an.
Das Gerät lässt nur Datenpakete zu, die die in den folgenden Feldern angegebenen Werte enthalten:
Function type
Sanity check
Default object list
Wildcard service codes
Erlaubt embedded PCCC (Programmable Controller Communication Commands)
Das Menü enthält die folgenden Dialoge:
ENIP-Profil
ENIP-Objekt
Sie finden den ENIP-Enforcer unter Firewall → Enforcer → ENIP.

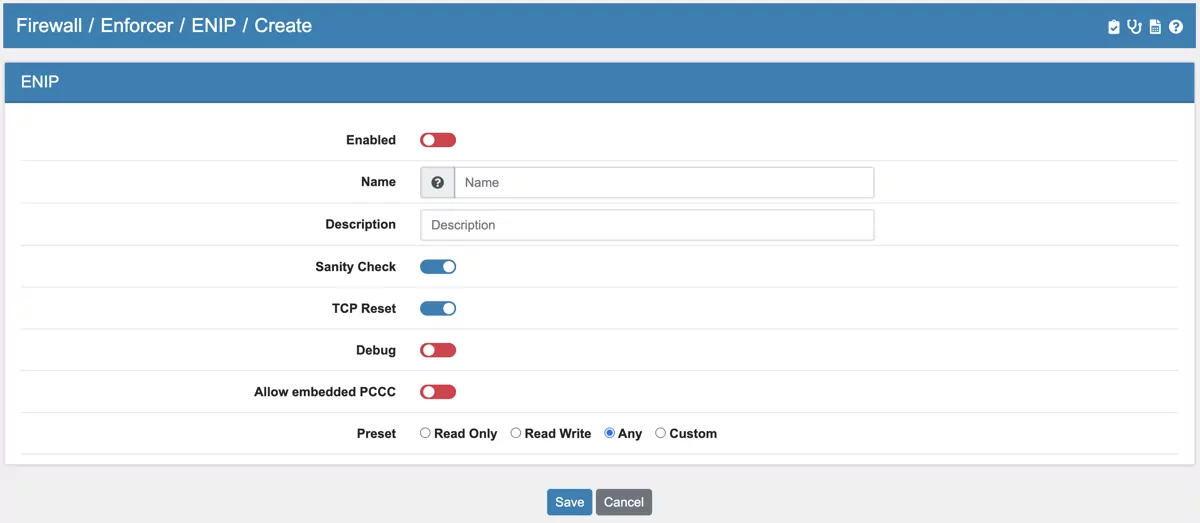

12.4.1. ENIP-Einstellungen¶
- Aktiviert
Ob der ENIP-Enforcer aktiv ist oder nicht.
Mögliche Werte:
Aktiviert
Deaktiviert (Standardeinstellung)
- Name
Name des ENIP-Enforcer.
Mögliche Werte:
Zeichenfolge mit 0..100 Zeichen
- Beschreibung
Beschreibung des ENIP Enforcers.
Mögliche Werte:
Zeichenkette mit 0..250 Zeichen
- Sanity Check
Aktiviert/deaktiviert die Plausibilitätsprüfung für die Datenpakete.
Mögliche Werte:
aktiviert (Standardeinstellung)
Die Plausibilitätsprüfung ist aktiv.
Das Gerät prüft die Plausibilität der Datenpakete hinsichtlich Format und Spezifikation.
Das Gerät blockiert die Datenpakete, die gegen die angegebenen Profile verstoßen.
deaktiviert
Die Plausibilitätsprüfung ist inaktiv.
- TCP Reset
Aktiviert/deaktiviert das Zurücksetzen der TCP-Verbindung im Falle einer Protokollverletzung oder wenn die Plausibilitätsprüfung einen Fehler feststellt.
Mögliche Werte:
aktiviert (Standardeinstellung)
Das Zurücksetzen der TCP-Verbindung ist aktiv.
Stellt das Gerät eine Protokollverletzung fest oder erkennt es einen Fehler bei der Plausibilitätsprüfung, so beendet es die TCP-Verbindung. Bei einem neuen Verbindungswunsch baut das Gerät die TCP-Verbindung wieder auf.
deaktiviert
Das Zurücksetzen der TCP-Verbindung ist inaktiv.
- Debug
Aktiviert/deaktiviert das Debugging in den Profilen.
Mögliche Werte:
Aktiviert
Debugging ist aktiv.
Das Gerät sendet das Reset-Paket zusammen mit den Informationen über den Abbruch der TCP-Verbindung. Voraussetzung ist, dass im Feld TCP-Reset das Kontrollkästchen markiert ist.
deaktiviert (Standardeinstellung)
Das Debugging ist inaktiv.
- Enbedded PCCC zulassen
Aktiviert/deaktiviert DPI für PCCC-Nachrichten, die in Datenpakete gekapselt sind. PCCC-Nachrichten sind in das Ethernet Industrial Protocol (ENIP) eingebettet. Die Aktivierung dieser Einstellung ist nützlich, wenn der Netzwerkverkehr zu und von PLC-5- und MicroLogix-Steuerungen gesichert werden soll.
Mögliche Werte:
Aktiviert
DPI für PCCC-Nachrichten ist aktiv.
deaktiviert (Standardeinstellung)
DPI für PCCC-Nachrichten ist inaktiv.
- Preset
Voreinstellung von Class-IDs und Service Codes
Mögliche Werte:
Nur lesen
Weist die Class-IDs für die Lesefunktion zu.
Lesen Schreiben
Weist die Class-IDs für die Lese-/Schreibfunktionen zu.
any (Standardeinstellung)
Weist die Class IDs für jede Funktion zu.
Das Gerät lässt keine nachträglichen Änderungen in der Liste Erweiterte Class IDs zu.
Erweitert
Ermöglicht es Ihnen, benutzerdefinierte Class IDs anzugeben.
12.4.2. ENIP Class IDs für verschiedene Funktionstypen¶
Klassen ID |
Service-Codes |
|---|---|
0x01 = Identität |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x11 = Nächste Objektinstanz finden
0x18 = Mitglied holen
|
0x02 = Nachrichten-Router |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x54
|
0x04 = Montage |
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
|
0x05 = Verbindung |
0x08 = Erstellen
0x0E = Attribut einzeln abrufen
0x11 = Nächste Objektinstanz finden
0x4C
|
0x06 = Off-Link-Verbindungsmanager |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x4C
0x4E
0x52
0x54
0x56
0x57
0x59
0x5A
0x5B
|
0x07 = Register |
0x0E = Attribut einzeln abrufen
|
0x08 = Diskreter Eingangspunkt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x09 = Diskreter Ausgangspunkt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x0A = Analogeingangspunkt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x0B = Analoger Ausgabepunkt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x0E = Anwesenheitserfassung |
0x0E = Attribut einzeln abrufen
|
0x0F = Parameter |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
0x4B
|
0x10 = Parameter Gruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x12 = Gruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x1D = Diskrete Eingangsgruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x1E = Diskrete Ausgangsgruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x1F = Diskrete Gruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x20 = Analogeingangsgruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x21 = Analoge Ausgangsgruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x22 = Analoge Gruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x23 = Objekt Positionssensor |
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
|
0x24 = Position Controller Supervisor Objekt |
0x0E = Attribut einzeln abrufen
|
0x25 = Lageregler Objekt |
0x0E = Attribut einzeln abrufen
|
0x26 = Block Sequencer Objekt |
0x0E = Attribut einzeln abrufen
|
0x27 = Befehlsblock-Objekt |
0x0E = Attribut einzeln abrufen
|
0x28 = Motor-Daten-Objekt |
0x0E = Attribut einzeln abrufen
|
0x29 = Kontrolle Supervisor Objekt |
0x0E = Attribut einzeln abrufen
|
0x2A = AC/DC-Antriebsobjekt |
0x0E = Attribut einzeln abrufen
|
0x2B = Acknowledge Handler Objekt |
0x0E = Attribut einzeln abrufen
|
0x2C = Überlastungsobjekt |
0x0E = Attribut einzeln abrufen
|
0x2D = Softstart Objekt |
0x0E = Attribut einzeln abrufen
|
0x2E = Auswahl Objekt |
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
|
0x30 = S-Device Supervisor Objekt |
0x0E = Attribut einzeln abrufen
|
0x31 = S-Analog Sensor Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x32 = S-Analoges Stellglied Objekt |
0x0E = Attribut einzeln abrufen
|
0x33 = S-Einzelstufenregler Objekt |
0x0E = Attribut einzeln abrufen
|
0x34 = S-Gas-Kalibrierungsobjekt |
0x0E = Attribut einzeln abrufen
0x4B
|
0x35 = Auslösepunkt Objekt |
0x0E = Attribut einzeln abrufen
|
0x37 = Datei Objekt |
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
0x4B
0x4D
0x4F
|
0x38 = S-Partialdruck Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x4C
0x4D
0x4E
|
0x40 = S-Sensor-Kalibrierungsobjekt |
0x0E = Attribut einzeln abrufen
0x4B
|
0x41 = Ereignisprotokoll-Objekt |
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
|
0x42 = Bewegungsgerät Achsenobjekt |
0x03 = Attributliste abrufen
0x0E = Attribut einzeln abrufen
0x4B
0x50
0x52
0x54
|
0x43 = Zeitsynchronisationsobjekt |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x0E = Attribut einzeln abrufen
|
0x44 = Modbus-Objekt |
0x0E = Attribut einzeln abrufen
0x4B
0x4C
0x4D
0x4E
|
0x45 = Absender-Verbindungslistenobjekt |
0x4C
|
0x46 = Modbus Serial Link Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x47 = Device Level Ring (DLR) Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
|
0x48 = QoS-Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x4D = Ziel-Verbindungslisten-Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x4E = Basis-Energie-Objekt |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
|
0x4F = Objekt Elektrische Energie |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x0E = Attribut einzeln abrufen
|
0x50 = Nicht-elektrisches Energieobjekt |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x0E = Attribut einzeln abrufen
|
0x51 = Basis-Schaltobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x52 = SNMP-Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x53 = Power Management Objekt |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x0E = Attribut einzeln abrufen
0x18 = Mitglied holen
|
0x54 = RSTP-Brückenobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x55 = RSTP-Anschlussobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x91 = ANSI erweitertes Symbolsegment |
0x03 = Attributliste abrufen
0x55
|
0x6C |
0x01 = Alle Attribute abrufen
|
0xAC |
0x01 = Alle Attribute abrufen
0x4C
|
0xB2 |
0x08 = Erstellen
0x4E
0x4F
|
0xF3 = Verbindungskonfigurationsobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x4C
0x4D
0x4E
0x50
|
0xF4 = Anschlussobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0xF5 = TCP/IP-Schnittstellenobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0xF6 = EtherNet Link Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x300 = Modul-Diagnose |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x301 = EingabeIOCnx |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x302 = Lokale Slaves |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x400 = Dienstanschluss-Steuerungsobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x401 = Dynamisches IO-Steuerungsobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x402 = Router-Diagnoseobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x403 = Objekt Router-Routing-Tabelle |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x404 = SMTP |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x405 = SNTP |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x406 = HSBY |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
Klassen ID |
Service-Codes |
|---|---|
0x01 = Identität |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x11 = Nächste Objektinstanz finden
0x18 = Mitglied holen
|
0x02 = Nachrichten-Router |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x4B
0x54
|
0x04 = Montage |
0x08 = Erstellen
0x09 = Löschen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x18 = Mitglied holen
0x19 = Mitglied setzen
0x1A = Mitglied einfügen
0x1B = Mitglied entfernen
0x4B
0x4C
|
0x05 = Verbindung |
0x05 = Zurücksetzen
|
0x06 = Off-Link-Verbindungsmanager |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x4C
0x4E
0x52
0x54
0x56
0x57
0x59
0x5A
0x5B
|
0x07 = Register |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x08 = Diskreter Eingangspunkt |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x09 = Diskreter Ausgangspunkt |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x0A = Analogeingangspunkt |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x0B = Analoger Ausgabepunkt |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x0E = Anwesenheitserfassung |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x0F = Parameter |
0x01 = Alle Attribute abrufen
0x05 = Zurücksetzen
0x0D = Attribute anwenden
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x15 = Wiederherstellen
0x16 = Speichern
0x18 = Mitglied holen
0x4B
|
0x10 = Parameter Gruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x12 = Gruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x1D = Diskrete Eingangsgruppe |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x1E = Diskrete Ausgangsgruppe |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x1F = Diskrete Gruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x20 = Analogeingangsgruppe |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x21 = Analoge Ausgangsgruppe |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x22 = Analoge Gruppe |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x23 = Objekt Positionssensor |
0x05 = Zurücksetzen
0x0D = Attribute anwenden
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x15 = Wiederherstellen
0x16 = Speichern
0x18 = Mitglied holen
0x19 = Mitglied setzen
|
0x24 = Position Controller Supervisor Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x25 = Lageregler Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x26 = Block Sequencer Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x27 = Befehlsblock-Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x28 = Motor-Daten-Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x15 = Wiederherstellen
0x16 = Speichern
|
0x29 = Kontrolle Supervisor Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x05 = Zurücksetzen
|
0x2A = AC/DC-Antriebsobjekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x15 = Wiederherstellen
0x16 = Speichern
|
0x2B = Acknowledge Handler Objekt |
0x08 = Erstellen
0x09 = Löschen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x4B
0x4C
|
0x2C = Überlastungsobjekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x15 = Wiederherstellen
0x16 = Speichern
|
0x2D = Softstart Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x15 = Wiederherstellen
0x16 = Speichern
|
0x2E = Auswahl Objekt |
0x05 = Zurücksetzen
0x06 = Start
0x07 = Anhalten
0x08 = Erstellen
0x09 = Löschen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x18 = Mitglied holen
0x19 = Mitglied setzen
0x1A = Mitglied einfügen
0x1B = Mitglied entfernen
|
0x30 = S-Device Supervisor Objekt |
0x05 = Zurücksetzen
0x06 = Start
0x07 = Anhalten
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x4B
0x4C
0x4E
|
0x31 = S-Analog Sensor Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x4B
0x4C
|
0x32 = S-Analoges Stellglied Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x33 = S-Einzelstufenregler Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x63
|
0x34 = S-Gas-Kalibrierungsobjekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x4B
|
0x35 = Auslösepunkt Objekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x37 = Datei Objekt |
0x06 = Start
0x07 = Anhalten
0x08 = Erstellen
0x09 = Löschen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x15 = Wiederherstellen
0x16 = Speichern
0x18 = Mitglied holen
0x4B
0x4C
0x4D
0x4E
0x4F
0x50
0x51
|
0x38 = S-Partialdruck Objekt |
0x01 = Alle Attribute abrufen
0x08 = Erstellen
0x09 = Löschen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x4B
0x4C
0x4D
0x4E
0x4F
|
0x40 = S-Sensor-Kalibrierungsobjekt |
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x4B
|
0x41 = Ereignisprotokoll-Objekt |
0x05 = Zurücksetzen
0x06 = Start
0x07 = Anhalten
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x18 = Mitglied holen
0x19 = Mitglied setzen
0x1A = Mitglied einfügen
0x1B = Mitglied entfernen
|
0x42 = Bewegungsgerät Achsenobjekt |
0x03 = Attributliste abrufen
0x04 = Attributliste setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x1C = Gruppe Sync
0x4B
0x4C
0x4D
0x4E
0x4F
0x50
0x51
0x52
0x53
0x54
|
0x43 = Zeitsynchronisationsobjekt |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x04 = Attributliste setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x44 = Modbus-Objekt |
0x0E = Attribut einzeln abrufen
0x4B
0x4C
0x4D
0x4E
0x4F
0x50
0x51
|
0x45 = Absender-Verbindungslistenobjekt |
0x08 = Erstellen
0x09 = Löschen
0x4C
|
0x46 = Modbus Serial Link Objekt |
0x01 = Alle Attribute abrufen
0x05 = Zurücksetzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x4B
|
0x47 = Device Level Ring (DLR) Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x18 = Mitglied holen
0x4B
0x4C
0x4D
0x4E
|
0x48 = QoS-Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x4D = Ziel-Verbindungslisten-Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x4C
|
0x4E = Basis-Energie-Objekt |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x04 = Attributliste setzen
0x05 = Zurücksetzen
0x08 = Erstellen
0x09 = Löschen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x18 = Mitglied holen
0x19 = Mitglied setzen
0x1A = Mitglied einfügen
0x1B = Mitglied entfernen
0x4B
0x4C
|
0x4F = Objekt Elektrische Energie |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x0E = Attribut einzeln abrufen
|
0x50 = Nicht-elektrisches Energieobjekt |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x0E = Attribut einzeln abrufen
|
0x51 = Basis-Schaltobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x52 = SNMP-Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x53 = Power Management Objekt |
0x01 = Alle Attribute abrufen
0x03 = Attributliste abrufen
0x04 = Attributliste setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x18 = Mitglied holen
0x19 = Mitglied setzen
0x4D
0x4E
0x4F
|
0x54 = RSTP-Brückenobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x55 = RSTP-Anschlussobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0x91 = ANSI erweitertes Symbolsegment |
0x03 = Attributliste abrufen
0x55
|
0x6B |
0x55
|
0x6C |
0x01 = Alle Attribute abrufen
|
0xAC |
0x01 = Alle Attribute abrufen
0x4C
|
0xB2 |
0x08 = Erstellen
0x4E
0x4F
|
0xF3 = Verbindungskonfigurationsobjekt |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x08 = Erstellen
0x09 = Löschen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x15 = Wiederherstellen
0x4B
0x4C
0x4D
0x4E
0x4F
0x50
0x51
0x52
|
0xF4 = Anschlussobjekt |
0x01 = Alle Attribute abrufen
0x05 = Zurücksetzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0xF5 = TCP/IP-Schnittstellenobjekt |
0x01 = Alle Attribute abrufen
0x02 = Alle Attribute setzen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
|
0xF6 = EtherNet Link Objekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x10 = Attribut einzeln setzen
0x4C
|
0x300 = Modul-Diagnose |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x301 = EingabeIOCnx |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x302 = Lokale Slaves |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x400 = Dienstanschluss-Steuerungsobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x401 = Dynamisches IO-Steuerungsobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x402 = Router-Diagnoseobjekt |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x403 = Objekt Router-Routing-Tabelle |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
0x404 = SMTP |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x32
|
0x405 = SNTP |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
0x32
|
0x406 = HSBY |
0x01 = Alle Attribute abrufen
0x0E = Attribut einzeln abrufen
|
