15.5. MPLS¶
Die MPLS-Einstellungen finden Sie unter Routing →MPLS.
Eine MPLS-Route ist eine statische Route, die im System definiert werden kann.
Es gibt drei Arten von MPLS-Routen:
Encapsulation
Label Switch
Entkapselung
Sie können eine MPLS-Route aktivieren oder deaktivieren. Sie wird entsprechend den Einstellungen automatisch hinzugefügt und entfernt. Dies erfolgt bei jeder Routenprüfung.

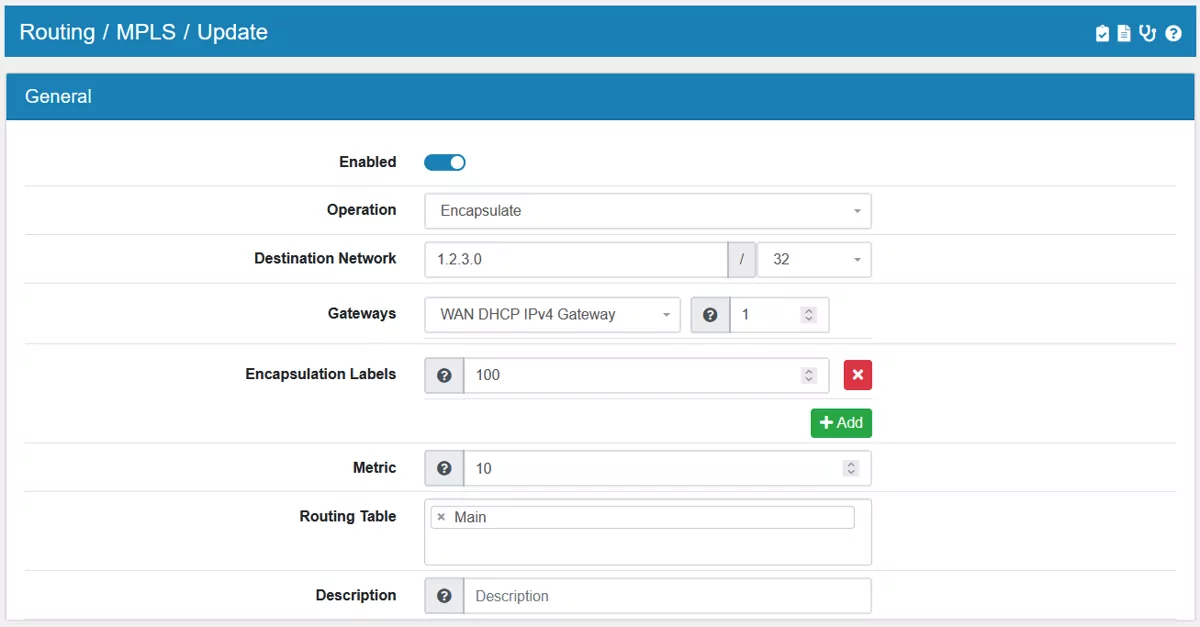

15.5.1. Einkapseln¶
Encapsulate (Einkapseln) schiebt ein MPLS-Label auf einer Netzwerkroute und sendet es an ein Gateway.
Sie müssen ein Ziel definieren, d. h. ein Netz, das die Route benutzt. unter *Gateways* können Sie ein Gateway auswählen. Zurzeit können Sie nur ein Gateway konfigurieren.
Encapsulation Label ist das Label, das vor der Weiterleitung auf die Pakete geschoben wird. Sie können mehr als ein Label definieren und sie werden in der Reihenfolge ihrer Definition verschoben.
Eine Route kann eine Metrik haben. Sie können mehrere Routen mit demselben Ziel erstellen, sofern sie unterschiedliche Metriken haben. Eine Metrik ist wie eine Priorität für die Route, die niedrigste Metrik ist immer im System aktiv.
Routingtabelle in den erweiterten Einstellungen können Sie eine oder mehrere Routingtabellen auswählen. Standardmäßig wird jeder neuen Route automatisch die Main Routingtabelle zugeordnet (ID: 254).
Um die Routingtabelle zu ändern, lesen Sie die Dokumentation unter Routingtabellen.
Eingekapselte Routen werden zu den normalen Routingtabellen hinzugefügt.

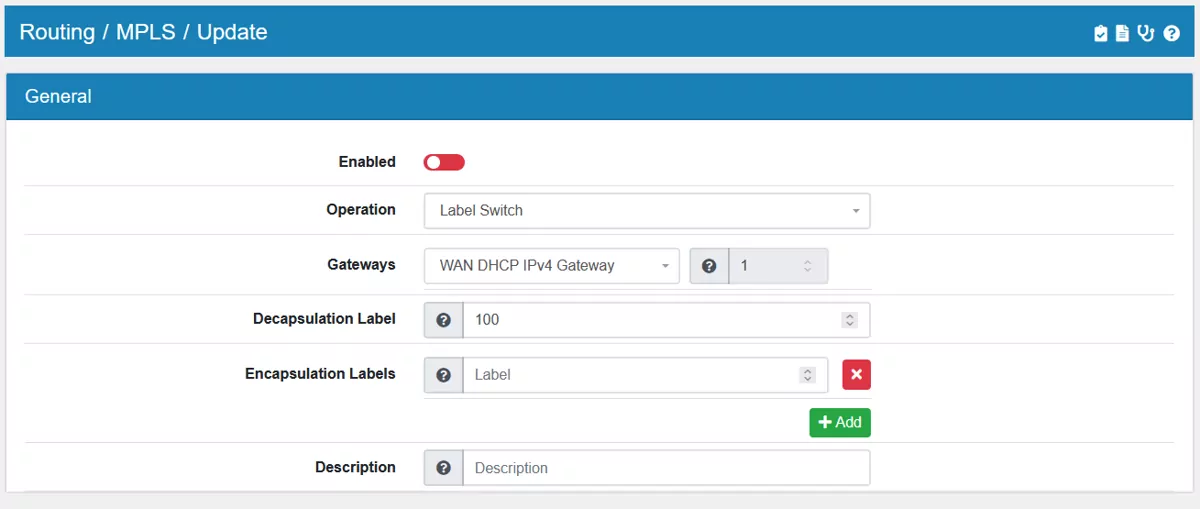

15.5.2. Label Switch¶
Wechselt ein Label auf ein oder mehrere andere Labels und leitet die Pakete an ein Gateway weiter.
Sie müssen ein Gateway definieren, Sie können derzeit nur ein Gateway konfigurieren.
Decapsulation Label ist das Label, das vor der Einkapselung aus den Paketen gepoppt wird.
Encapsulation Label ist das Label, das vor der Weiterleitung auf die Pakete geschoben wird. Sie können mehr als ein Label definieren und sie werden in der Reihenfolge ihrer Definition verschoben.
Label Switch-Routen werden zu den MPLS-Routing-Tabellen hinzugefügt.

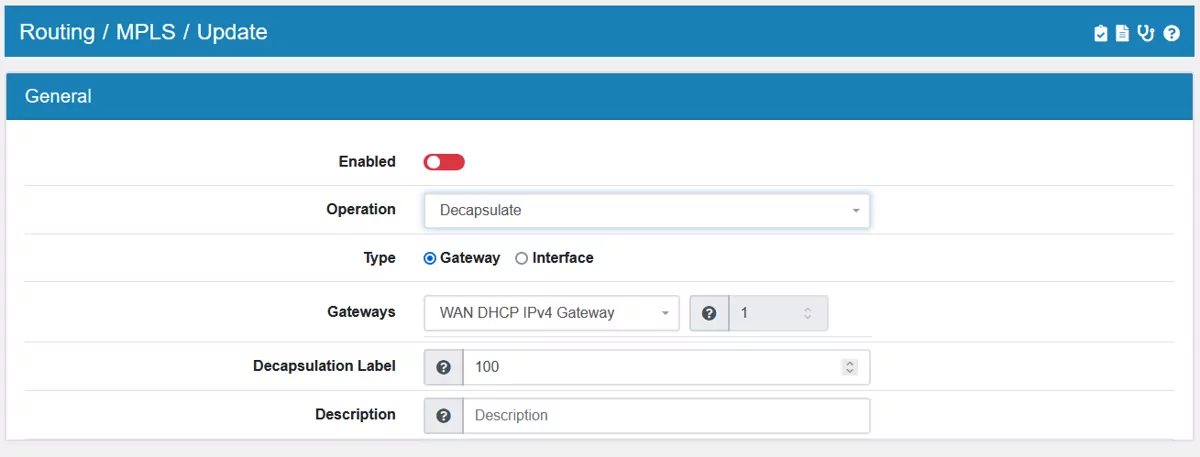

15.5.3. Entkapselung¶
Entfernt ein Label von einem Paket und leitet es an eine Schnittstelle oder ein Gateway weiter.
Zurzeit können Sie nur ein Gateway konfigurieren.
Decapsulation Label ist das Label, das vor der Weiterleitung aus den Paketen entfernt wird.
Entkapselungsrouten werden den MPLS-Routing-Tabellen hinzugefügt.
15.5.4. LDP¶
Das Label Distribution Protokoll ermöglicht es Routern des Multiprotocol Label Switching (MPLS), Label-Mapping-Informationen dynamisch auszutauschen.
Auf der Seite kann das LDP aktiviert oder deaktiviert werden.
Router-ID wird automatisch gesetzt, falls leer.
Interfaces können spezifiziert werden.
Discovery Transport Address ist die Discovery Transport Address und kann als Network Object ausgewählt werden.
Die Adressfamilie kann IPv4 oder IPv6 sein. Standardmäßig ist es IPv4.
Sie können mehrere LDP-Nachbarn anlegen. Sie haben eine IP-Adresse und ein Passwort.
