10.13. SHDSL

Die SHDSL-Einstellungen finden Sie unter Interfaces → Zuordnen → SHDSLs.

SHDSL steht für Symmetric Digital Subscriber Line und ist für die Übertragung digitaler Daten über die Kupferleitungen des Telefonnetzes verantwortlich. Folgende Optionen können verändert werden:

Enabled zum aktivieren oder deaktivieren. Es wird dringend empfohlen, das Modem zu deaktivieren, wenn es nicht benutzt wird. Der Stromverbrauch ist viel höher, wenn das Modem nach einer Verbindung sucht.

Mode kann entweder Master (CO) oder Slave (CPE) sein.

Anhang kann A oder B sein.

EF Emergency Freeze kann ein- oder ausgeschaltet sein und ist standardmäßig eingeschaltet. Emergency Freeze stoppt die Datenübertragung und friert die Verbindung ein, um Verbindungsverluste bei schlechten Signalen zu verhindern.

PAM ist die Puls-Amplitude-Modulation und standardmäßig auto.

Bitrate ist standardmäßig auto.

Bitrate Mode ist standardmäßig extended.

SNRM Ziel ist das Signal-Rausch-Verhältnis Ziel und standardmäßig Standard.

SNRM Schwellenwert ist der Signal-Rausch-Verhältnis Schwellenwert und ist standardmäßig auto.

10.13.1. SHDSL Tuning

Das SHDSL-Modem versucht, die richtigen Verbindungseinstellungen zu finden. Wenn dies länger als 5 Minuten dauert, sollten Sie die Parameter manuell abstimmen.

Der Master (CO) bestimmt die Verbindung und Sie sollten damit beginnen, die Einstellungen dort zu ändern.

PAM wird durch die Qualität Ihres DSL-Kabels beeinflusst. Die Bitrate wird durch die Länge Ihres DSL-Kabels beeinflusst.

Je nach Kabel sollten Sie mit der Optimierung einer oder beider Einstellungen beginnen.

SNRM sollte zwischen 6 und 9db oder für sehr raue Umgebungen 12db sein. Der SNRM-Threshhold gibt eine Obergrenze, wenn die Qualität der DSL-Leitung nicht immer gleich ist. Kurze Abweichungen der Signalqualität werden nicht zwingend bemerkt.

Um die optimale Geschwindigkeit zu finden, müssen Sie PAM und Bitrate einstellen, wenn autodetect nicht funktioniert. Es ist ein zweidimensionales Problem, bei dem die Amplitude (PAM) die y-Achsen und die Geschwindigkeit (Bitrate) die x Achsen der Welle ist, die für das DSL-Signal verwendet wird.

Die Geschwindigkeit kann durch eine höhere Amplitude (PAM) gewonnen werden, wenn das Kabel eine gute Qualität hat oder durch Geschwindigkeit (Bitrate), wenn das Kabel nicht zu lang ist.

10.13.2. Bitrate Mode

Die Bitrate-Modi können spezifische Einschränkungen haben:

g.shdsl.bis benötigt PAM 16 oder PAM 32. PAM 16 unterstützt keine höhere Bitrate als 4 Mbit/s. PAM 32 unterstützt keine Bitrate von mehr als 6 Mbit/s.

g.shdsl benötigt PAM 16. Es unterstützt auch keine höhere Bitrate als 4 Mbit/s.

extended benötigt keine spezielle PAM oder Bitrate.

10.13.3. SHDSL-Konfiguration

Führen Sie die folgenden Schritte aus, um eine SHDSL-Verbindung auf Ihrem VT AIR-Gerät zu konfigurieren.

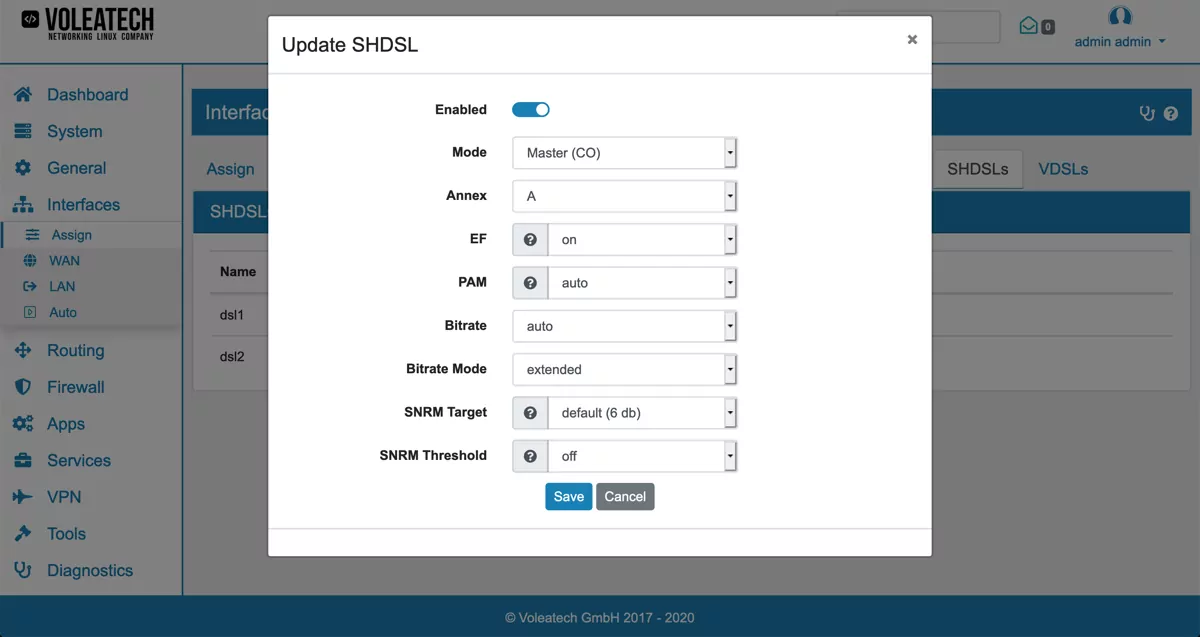

Gehen Sie zu Interfaces → Zuordnen → SHDSLs und klicken Sie auf Bearbeiten.

Abhängig von Ihrer Konfiguration finden Sie entweder ein oder zwei SHDSL-Modems. Jedes Modem kann individuell konfiguriert werden. Da SHDSL-Verbindungen immer Punkt-zu-Punkt-Verbindungen sind, muss ein Gerät der Master (CO) und ein Gerät der Slave (CPE) sein. Das Master-Gerät bestimmt alle relevanten Verbindungsparameter.

Beginnen Sie mit der Konfiguration Ihres Master-Gerätes. Sie können mit den Standardeinstellungen beginnen und bei Bedarf Ihre Verbindung verbessern. Stellen Sie zunächst das gewünschte Signal-Rausch-Verhältnis (SNR) ein. Zuverlässige (aber langsamere) Verbindungen haben ein SNR über 9dB, während Standardverbindungen ein SNR um 6dB haben. Bei Hochgeschwindigkeitsverbindungen kann das SNR bis zu 3dB betragen. Die Funktion Auto-Bitrate testet zunächst die höchste verfügbare Verbindungsgeschwindigkeit und ermittelt, ob das SNR ausreichend ist. Ist dies nicht der Fall, schaltet sie auf die nächst niedrigere Geschwindigkeitseinstellung um und versucht erneut, eine Verbindung herzustellen. Dieser Vorgang kann bis zu 20 Minuten dauern, da jede Geschwindigkeitseinstellung etwa eine Minute lang getestet wird. Dies ist auch bei bereits aufgebauten Verbindungen der Fall. Sollte die Signalqualität nachlassen, würde das Gerät die Bitrate um eine Stufe senken und umgekehrt.

Sollte die Auto-Bitrate keine Verbindung herstellen, können Sie die Verbindungsparameter immer noch manuell konfigurieren. Beginnen Sie mit der Modulationsart (PAM). Kleinere Zahlen stehen für eine weniger komplexe und daher zuverlässigere Modulation. Das aktuelle Signal-Rausch-Verhältnis (SNR) können Sie unter Diagnostics → SHDSLs auslesen.

In diesem Fall sollten Sie auch die Einstellung Bitrate auf eine manuelle Geschwindigkeit ändern. Niedrigere Zahlen stehen für eine langsamere Verbindungsgeschwindigkeit. Finden Sie ein günstiges Paar aus Modulationsart und Verbindungsgeschwindigkeit, das Ihren SNR-Anforderungen entspricht.

Bemerkung

Das SNRM wird nur bei empfangenen Daten gemessen. In einigen Fällen (z.B. wenn eine Ader eines Kabels schlechter als die andere ist) können die erreichbaren Geschwindigkeiten je nach betrachteter Richtung variieren. Sollte eine Richtung schneller als die andere sein, Sie aber mehr Geschwindigkeit auf dem langsameren Kabel benötigen, versuchen Sie, die Leitungen zu vertauschen.

Ein Vorteil der manuellen Einstellung Ihrer Verbindungsparameter besteht darin, dass es nicht zu Verbindungsausfällen kommt, da der Algorithmus automatisch die Verbindungsgeschwindigkeiten ändert.

Die Funktion Notfall-Stopp (EF) behält bei kurzen Verbindungsabbrüchen die aktuellen Verbindungseinstellungen bei. Dies kann deaktiviert werden. Die maximale Abbruchzeit hängt von der konfigurierten Geschwindigkeit ab und kann von einigen Millisekunden bis zu mehreren Sekunden reichen.

Nachdem Sie eine feste Verbindung erhalten haben, können Sie unter Interfaces → Assign gehen und eine neue Schnittstelle basierend auf Ihrem SHDSL-Modem konfigurieren.
