3.9. VT AIR Azure

VT AIR Azure bringt Ihnen alle VT AIR-Funktionen in die Microsoft Azure Cloud.

VT AIR Azure kann in jeder Region ausgeführt werden, in der Azure Dienste in verschiedenen Instanzgrößen anbietet. VT AIR für Azure ist auf dem` Azure-Marktplatz <https://azure.microsoft.com/en-us/search/?q=VT%20AIR>`_ verfügbar.

Alle Funktionen sind in der Azure-Version verfügbar und Sie können VT AIR als Firewall zum Schutz Ihrer virtuellen Maschinen oder als VPN-Server für Verbindungen über IPSec, OpenVPN oder WireGuard verwenden.

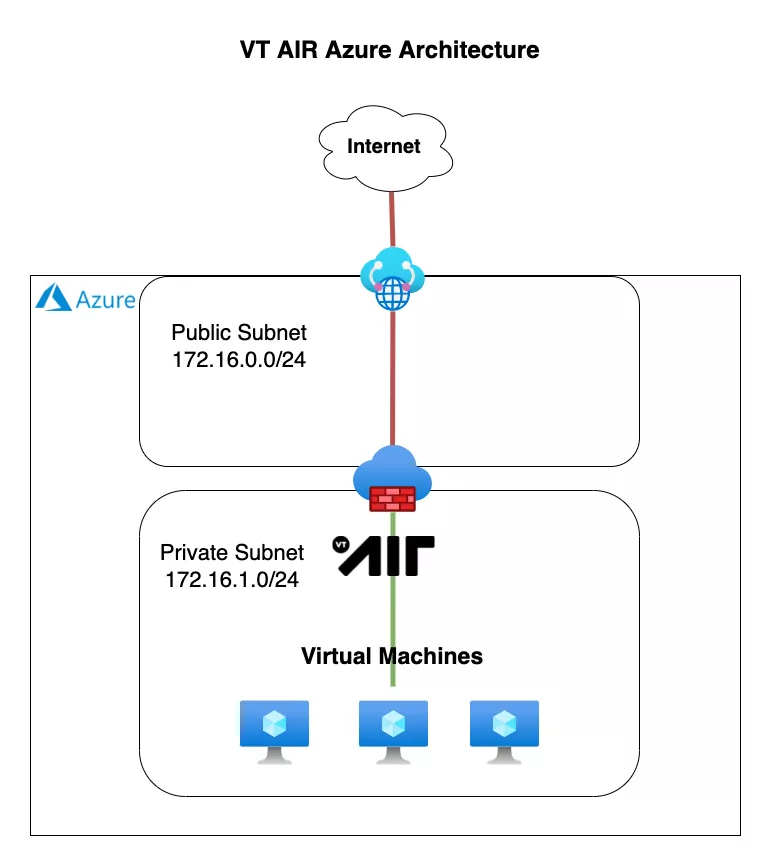

VT AIR Azure


Um Ihre Azure-Umgebung so zu konfigurieren, dass VT AIR als Firewall vor anderen VMs verwendet wird, müssen einige Konfigurationsschritte durchgeführt werden.

  1. Konfiguration des Virtual Networks

    1. Neues Virtual Network

    2. Public Subnet

    3. Private Subnet

    4. Private Routing-Tabelle

    5. Public Network Security Group

    6. Private Network Security Group

    7. Private Network Interface

      • Traffic Forwarding Aktivieren

      • Assoziieren der Private Network Security Group

  2. Azure VT AIR Appliance

    1. Public Network Interface (WAN)

      • Im Public Subnet

      • Public Network Security Group

    2. Private Network Interface (LAN)

      • Standardroute, die auf die VT AIR LAN-Schnittstelle zeigt

  3. VT AIR-Konfiguration

    1. Aktivieren und Einstellen des LAN-Interfaces

    2. DNAT-Regeln und VPN-Konfiguration erstellen

  4. Azure-VMs

    1. Hinzufügen zum Private Network Subnet

    2. Private Network Security Group zuweisen

3.9.1. Standard-Anmeldung

Die Standard-Anmeldedaten für die WebGUI sind Benutzer admin und das Passwort lautet vtair.

3.9.2. Wichtige Informationen

Beachten Sie, dass nicht alle üblichen Netzwerkoperationen möglich sind. Es gibt keine Unterstützung für

  1. ARP

  2. Multicast

  3. Broadcast

in Azure.

3.9.3. Konfiguration des Virtual Networks

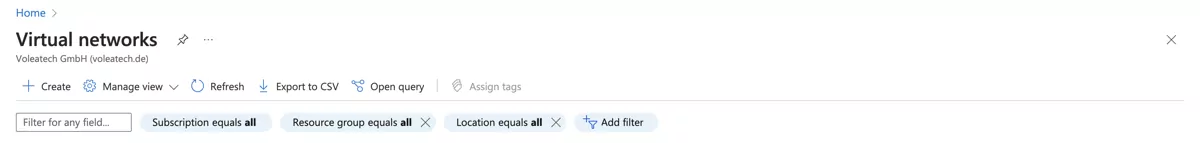

Melden Sie sich bei Ihrem Azure-Konto an und wechseln Sie zur Konfigurationsseite für Virtual Networks.

VT AIR Azure Virtual Network


Wir haben Videos erstellt, um die gesamte Konfiguration zu zeigen.

3.9.3.1. Neues Virtual Network

Wir erstellen ein neues virtuelles Netzwerk für die VT AIR-Einrichtung. Wenn Sie bereits ein virtuelles Netzwerk mit zwei Subnetzen konfiguriert haben, können Sie diese Schritte überspringen.

Klicken Sie auf Create.

Wählen Sie Ihre Subscription, Ihre Resource group und Region und geben Sie dem virtuellen Netzwerk einen Namen, in unserem Fall VTAIRVirtualNetwork.

VT AIR Azure Create Virtual Network


3.9.3.2. Public Subnet

Ein Standard-Subnetz wird neben Ihrem virtuellen Netzwerk erstellt. Wir werden es als öffentliches Subnetz verwenden, es hat den IP-Bereich 10.0.0.0/24.

3.9.3.3. Private Subnet

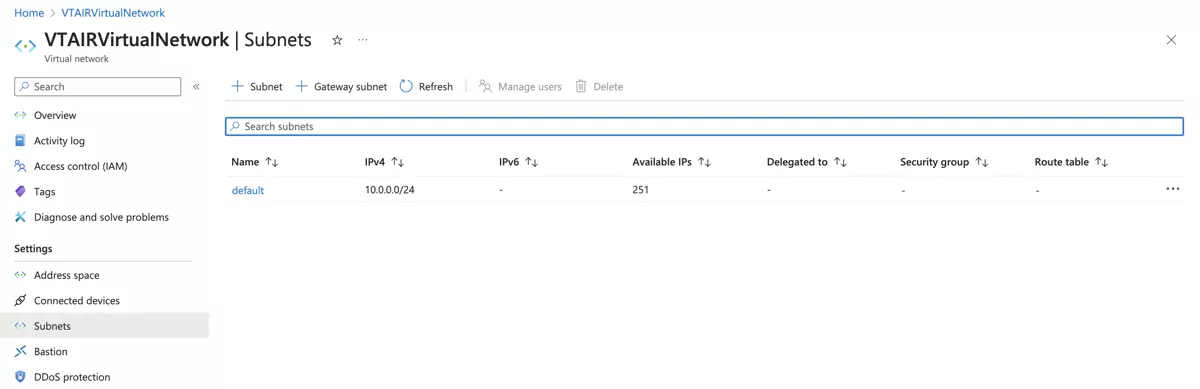

Navigieren Sie zu dem Virtual network und öffnen Sie Subnets in den Einstellungen und klicken Sie auf Subnet.

VT AIR Azure Private Subnet

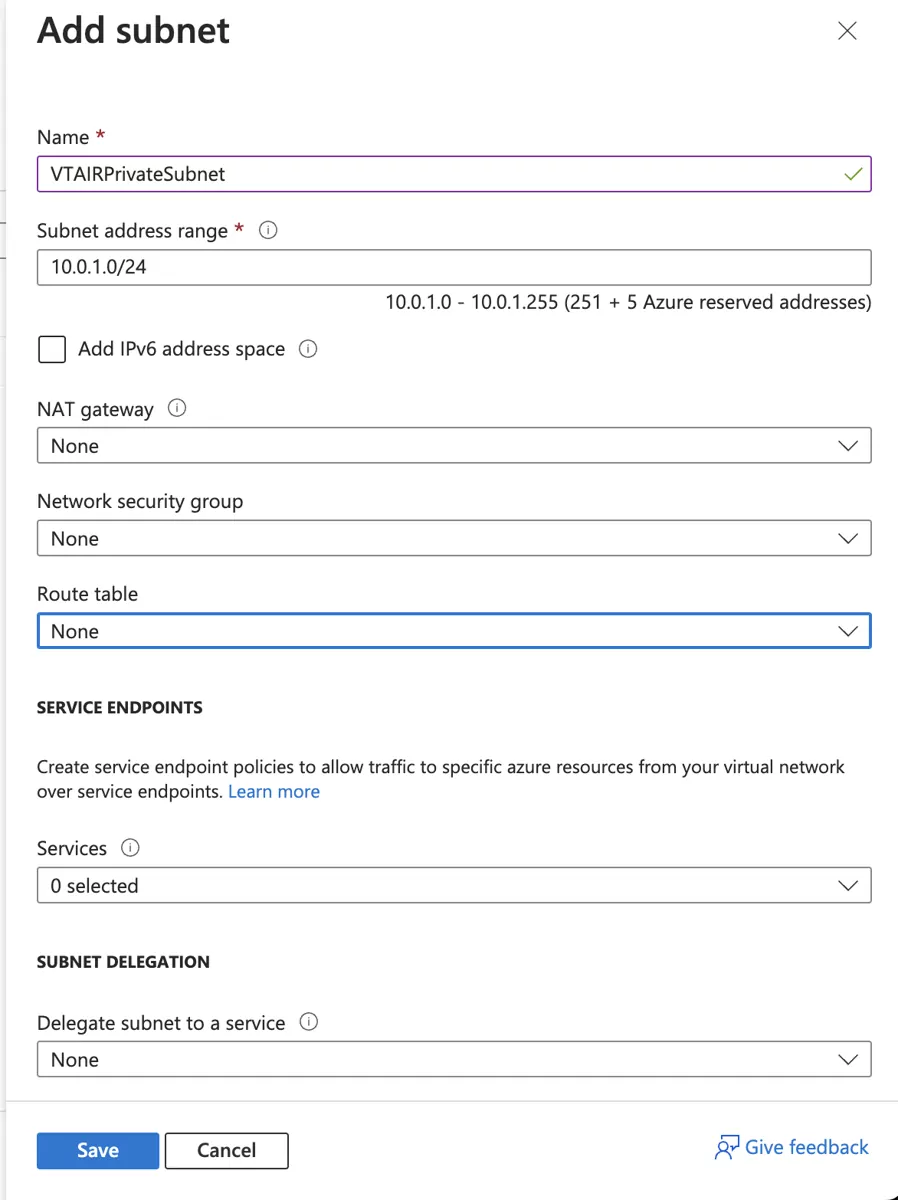

Geben Sie dem Subnetz einen Namen. Wir werden VTAIRPrivateSubnet verwenden und das IP-Netzwerk 10.0.1.0/24 erstellen.

VT AIR Azure Private Subnet Create


3.9.3.4. Private Routing-Tabelle

Wir erstellen eine Private Routing-Tabelle, die mit dem privaten Subnetz verwendet wird. Sie enthält die VT AIR LAN-Schnittstelle, die wir mit der Standardroute der Routing-Tabelle verbinden. Dieser Schritt muss durchgeführt werden, nachdem die VT AIR Azure-VM eingerichtet und in Betrieb ist.

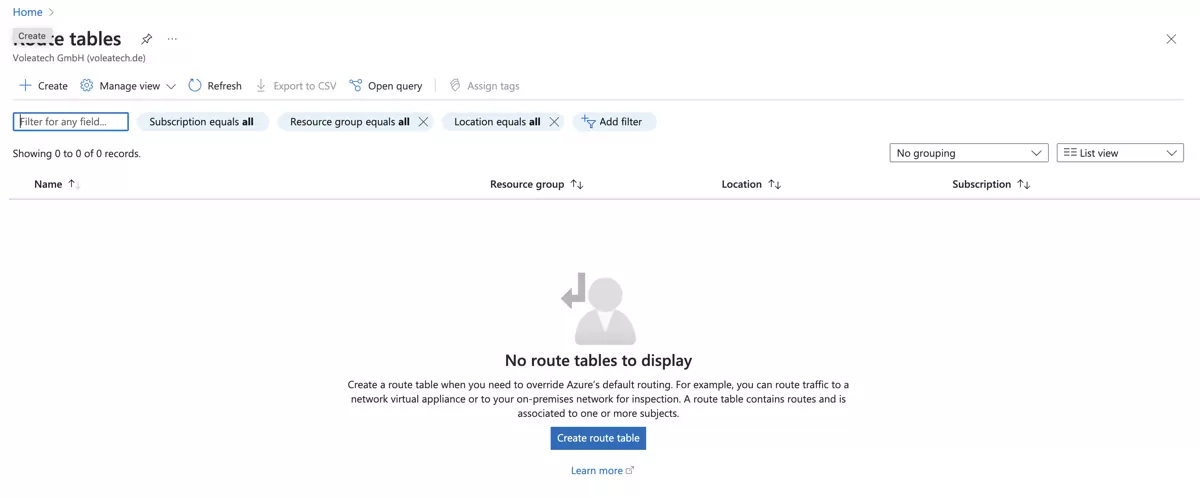

Navigieren Sie zu Route Tables und klicken Sie auf Create. Wählen Sie Ihre Subscription, Ihre Resource group und Region und geben Sie der Routing-Tabelle einen Namen. Wir werden VTAIRPrivateRoutingTable verwenden.

VT AIR Azure Private Routing Table

Wir müssen die Routing-Tabelle mit dem Private Subnet verbinden.

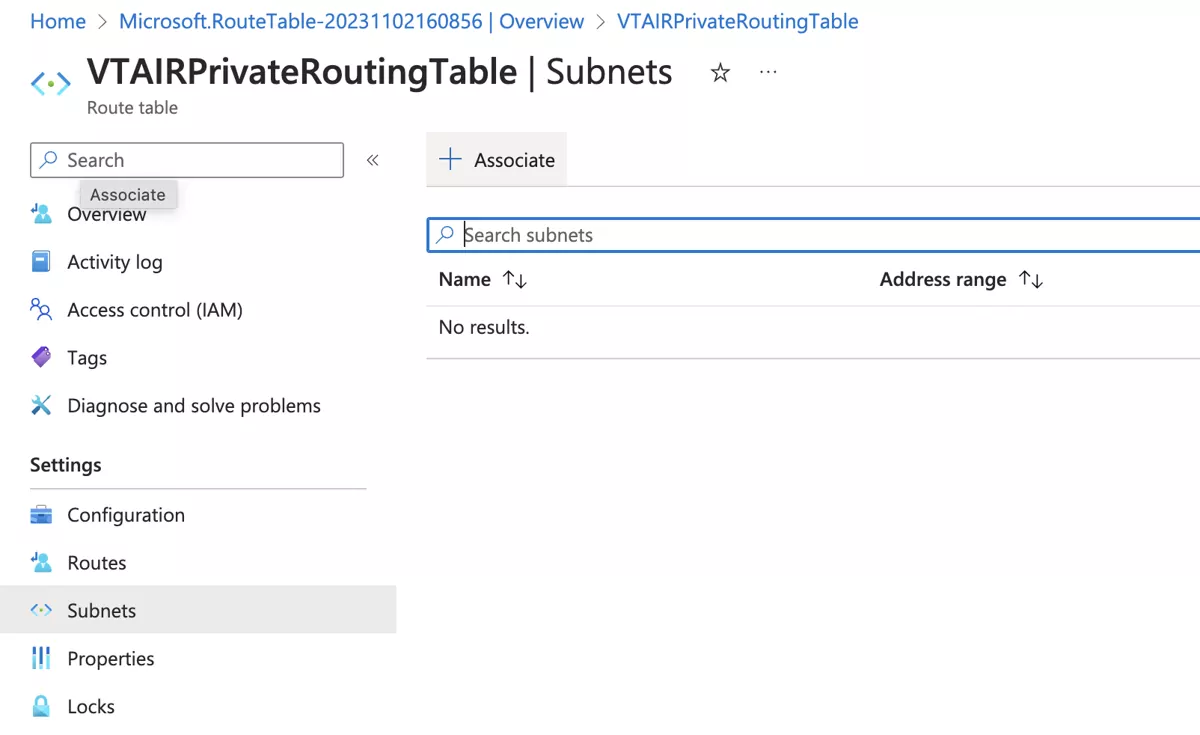

Öffnen Sie die neu erstellte Routing-Tabelle, navigieren Sie zu Subnets und klicken Sie auf Associate.

VT AIR Azure Private Routing Table Association

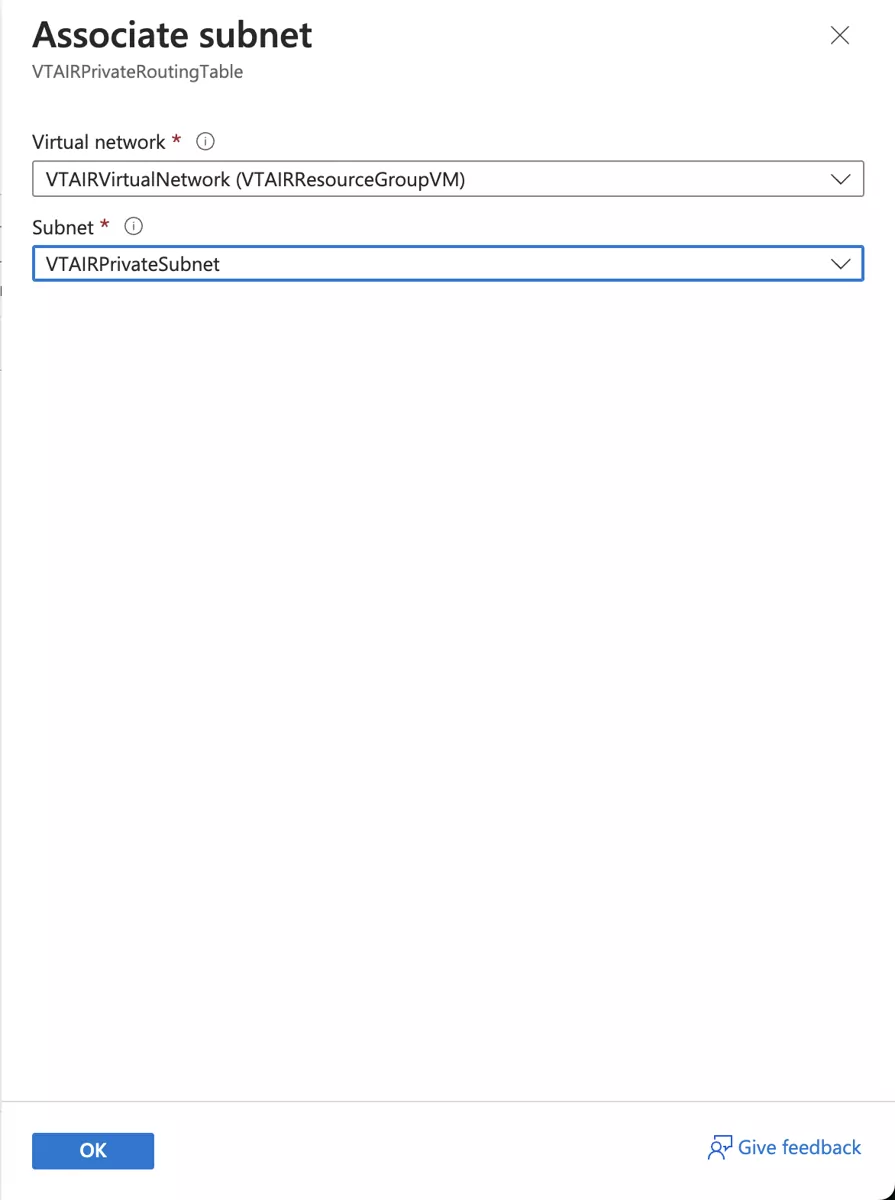

Wählen Sie das virtuelle Netzwerk VTAIRVirtualNetwork und wählen Sie das VTAIRPrivateSubnet.

VT AIR Azure Private Routing Table Association

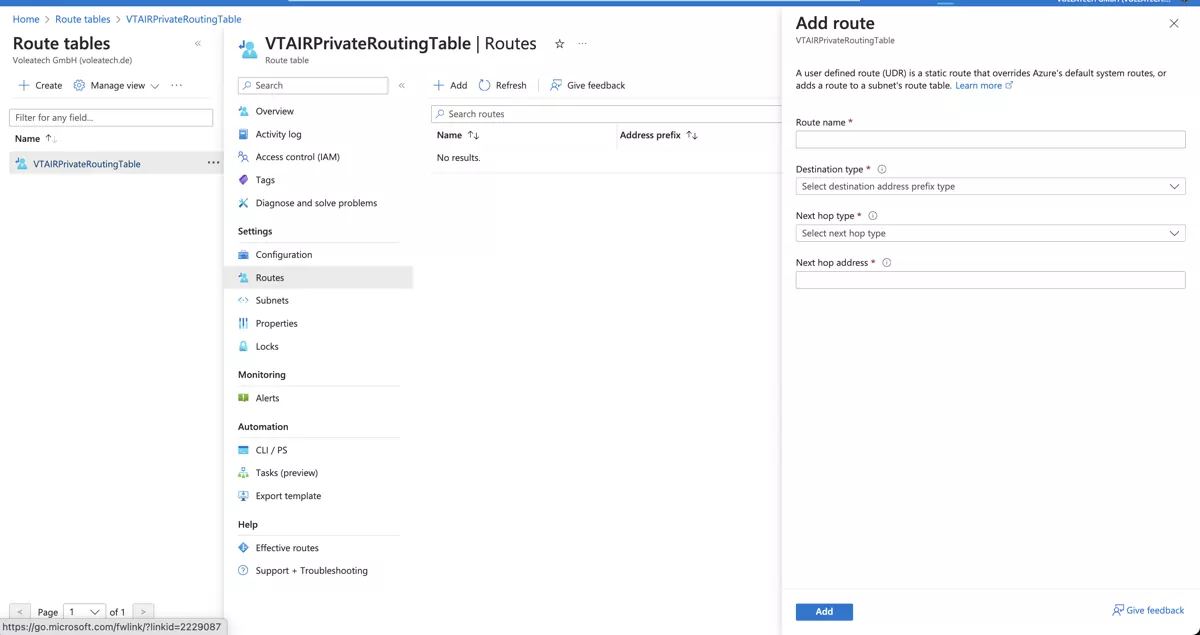

Wir müssen die Netzwerkroute zur Routing-Tabelle hinzufügen. Navigieren Sie zu Routes und klicken Sie auf Add.

VT AIR Azure Private Routing Table Subnet

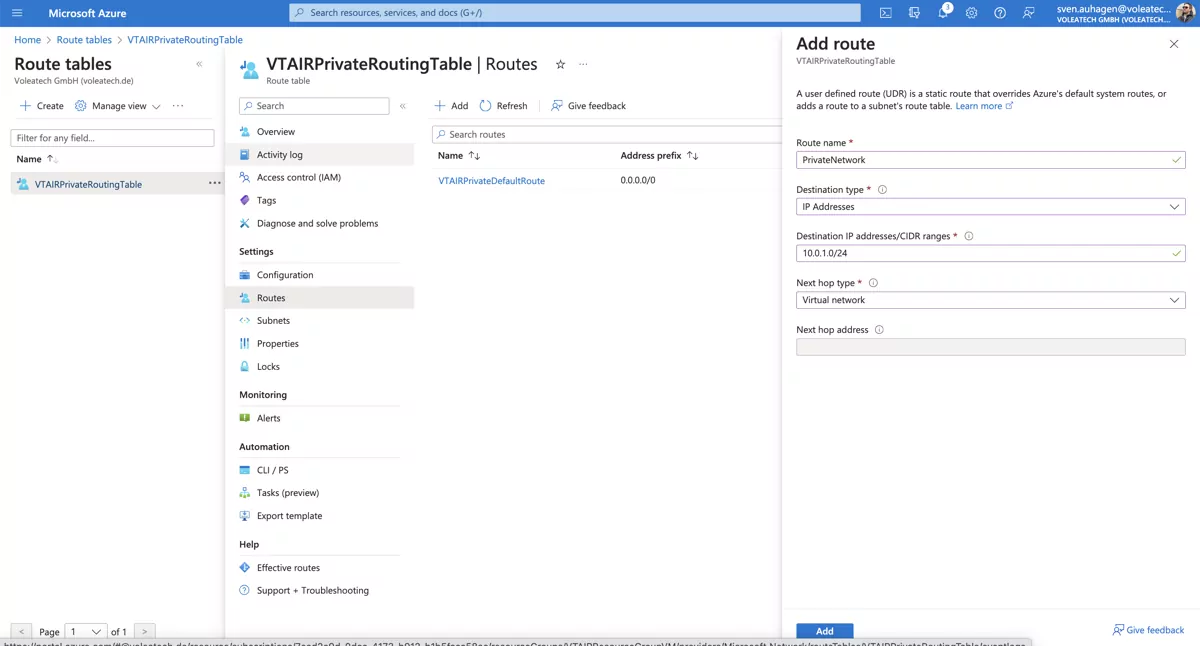

Geben Sie der Route einen Namen PrivateNetwork, als Destination type IP Addresses, als Destination den Netzwerk-IP-Bereich 10.0.1.0/24 und als next hop type Virtual network.

VT AIR Azure Private Routing Table Create


3.9.3.5. Public Network Security Group

Wir müssen eine Public Network Security Group für das öffentliche Netzwerk erstellen, die mit der öffentlichen VT AIR-Netzwerkschnittstelle verknüpft wird. Sie können die Gruppe an Ihre Bedürfnisse anpassen, wir empfehlen jedoch, mindestens die folgenden Einträge hinzuzufügen:

  • Port 22 (TCP)

  • Port 443 (TCP)

und je nachdem, welches VPN verwendet wird:

  • 1194 (UDP) für OpenVPN

  • 51280 (UDP) für Wireguard

  • 500 und 4500 (UDP) für IPSec

  • ESP/AH für IPSec

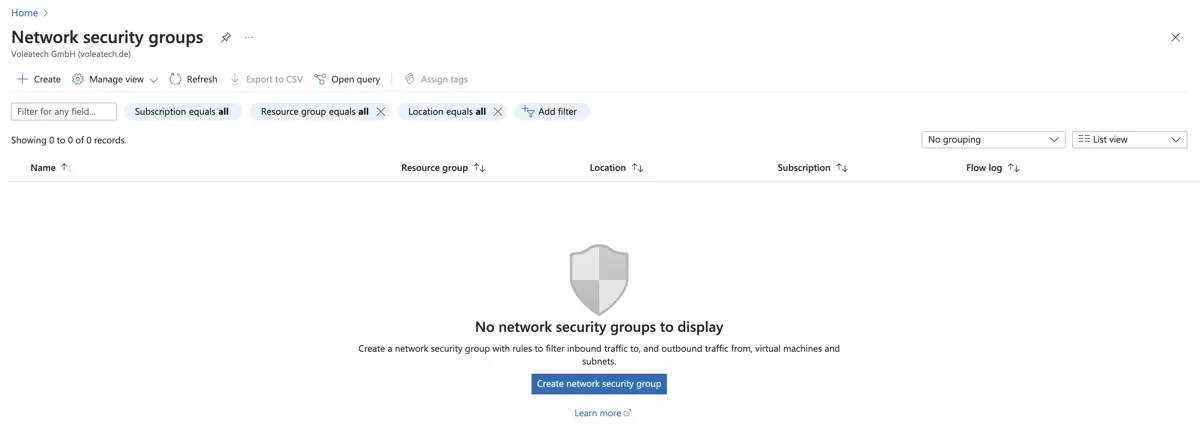

Navigieren Sie zu Network security groups und klicken Sie auf Create.

VT AIR Azure Private Security Group

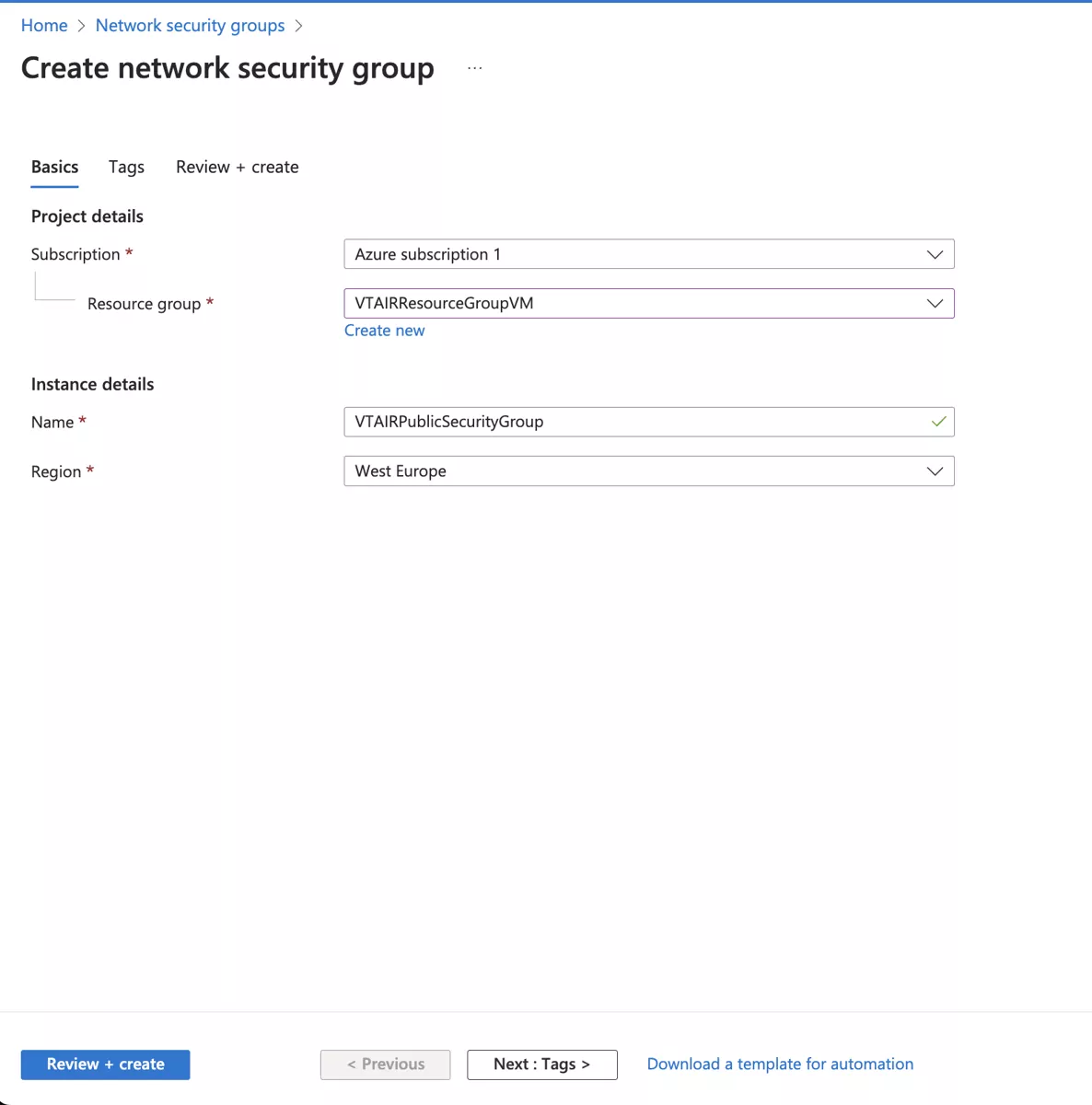

Wählen Sie Ihre Subscription, Resource group und Region und geben Sie der Netzwerksicherheitsgruppe einen Namen.

Wir werden VTAIRPublicSecurityGroup verwenden.

VT AIR Azure Private Security Group

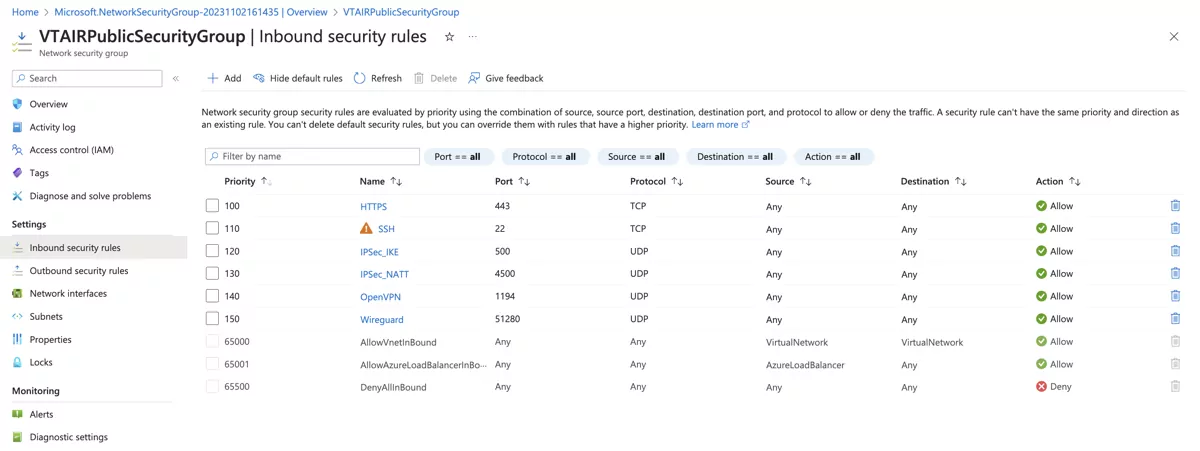

Für den eingehenden Verkehr haben wir alle oben genannten Regeln erstellt.

VT AIR Azure Private Security Group Inbound Rules


3.9.3.6. Private Network Security Group

Wir müssen eine Private Network Security Group für das private Netzwerk erstellen, die mit der privaten Netzwerkschnittstelle von VT AIR verknüpft wird. Wir lassen den gesamten Datenverkehr auf der privaten Seite zu, da sie durch die VT AIR-Firewall geschützt ist.

Navigieren Sie zu Network security groups und klicken Sie auf Create. Wählen Sie Ihe Subscription, Resource group und Region und geben Sie der Netzwerksicherheitsgruppe einen Namen.

Wir werden VTAIRPrivateSecurityGroup verwenden.

VT AIR Azure Private Security Group

Für den eingehenden Verkehr haben wir die Regel allow all erstellt.

VT AIR Azure Private Security Group Inbound Rules


3.9.3.7. Private Network Interface

Wir müssen eine private Netzwerkschnittstelle erstellen, die mit der privaten Netzwerkschnittstelle von VT AIR verknüpft wird. Wir lassen den gesamten Datenverkehr auf der privaten Seite zu, da sie durch die VT AIR-Firewall geschützt ist.

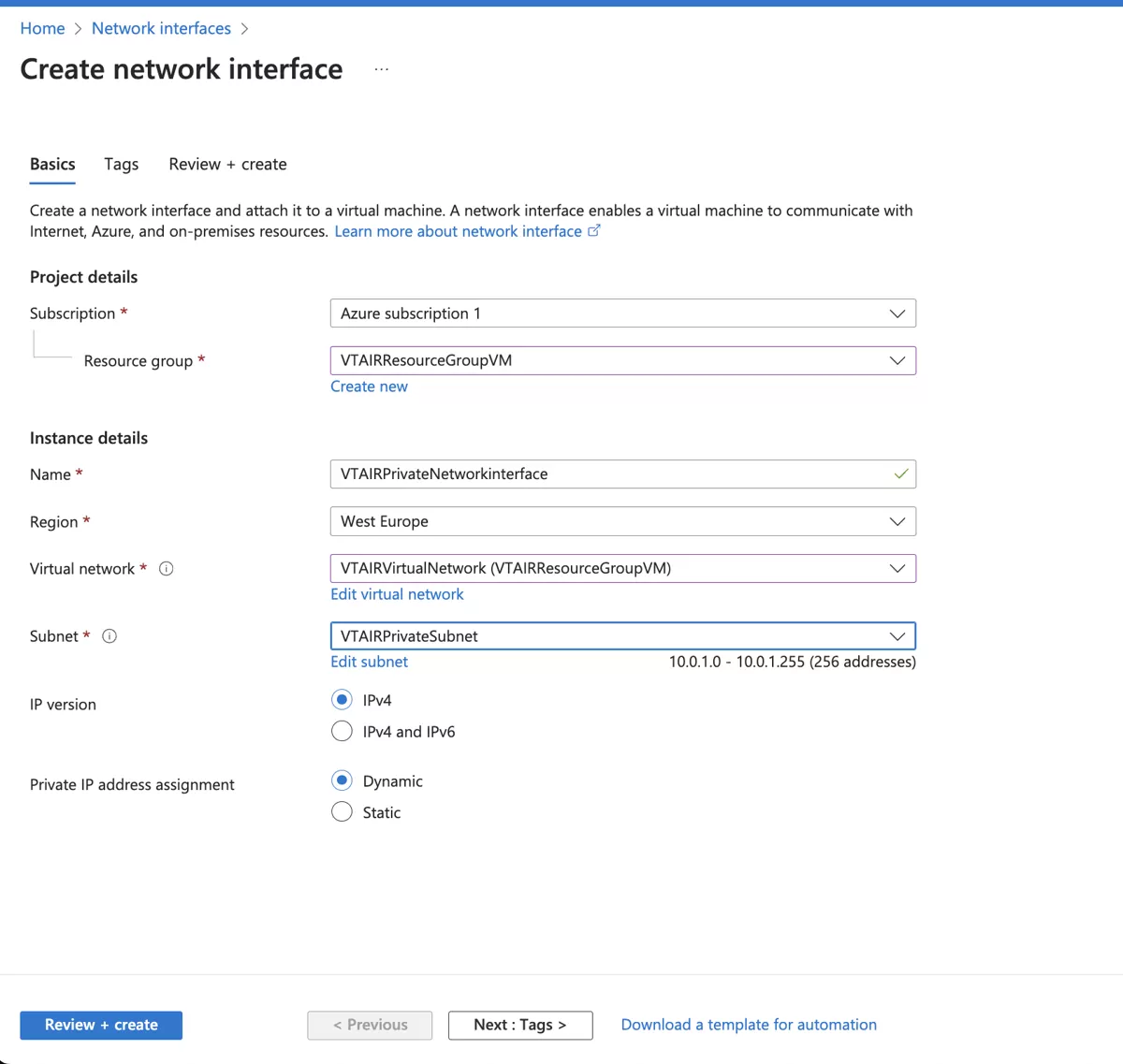

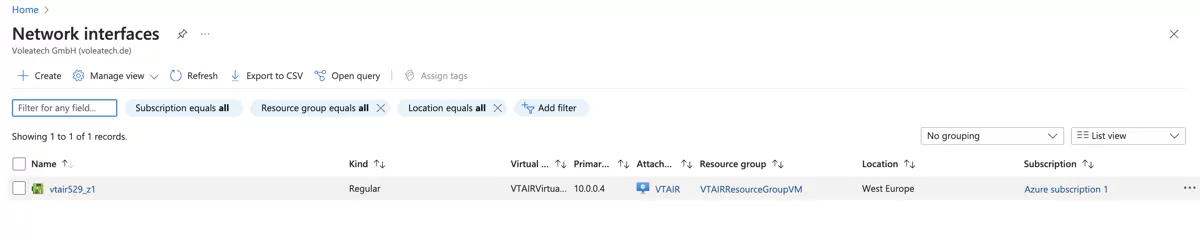

Navigieren Sie zu Network interfaces und klicken Sie auf Create.

VT AIR Azure Private Network Interface

Wählen Sie Ihre Subscription, Resource group und Region und geben Sie der Netzwerksicherheitsgruppe einen Namen.

Wir werden VTAIRPrivateNetworkinterface verwenden.

Wählen Sie das virtuelle Netzwerk VTAIRVirtualNetwork und das Subnetz VTAIRPrivate Subnet

VT AIR Azure Private Network Interface


3.9.3.7.1. Traffic Forwarding Aktivieren

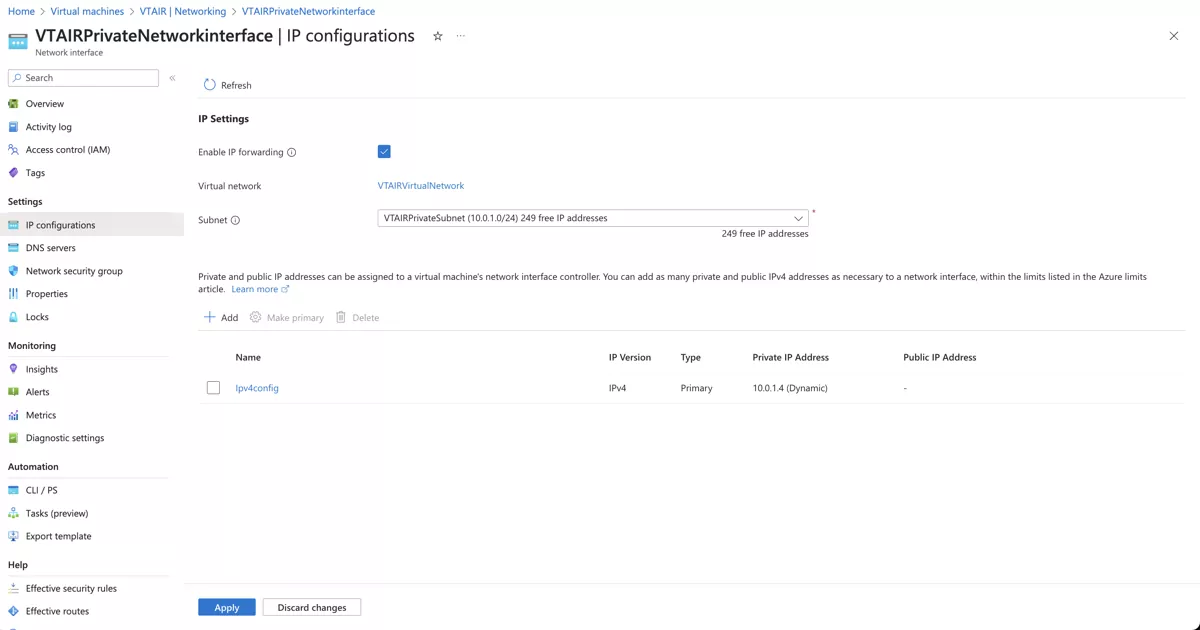

Wir müssen die Weiterleitung des Datenverkehrs für die neu erstellte Schnittstelle zulassen. Klicken Sie auf die neu erstellte Schnittstelle VTAIRPrivateNetworkinterface.

Navigieren Sie zu IP configurations und klicken Sie auf Enable IP forwarding.

VT AIR Azure Private Network Interface Forwarding


3.9.3.7.2. Assoziieren der Private Network Security Group

Wir müssen die Private Network Security Group mit der neu erstellten Schnittstelle verknüpfen. Klicken Sie auf die neu erstellte Schnittstelle VTAIRPrivateNetworkinterface.

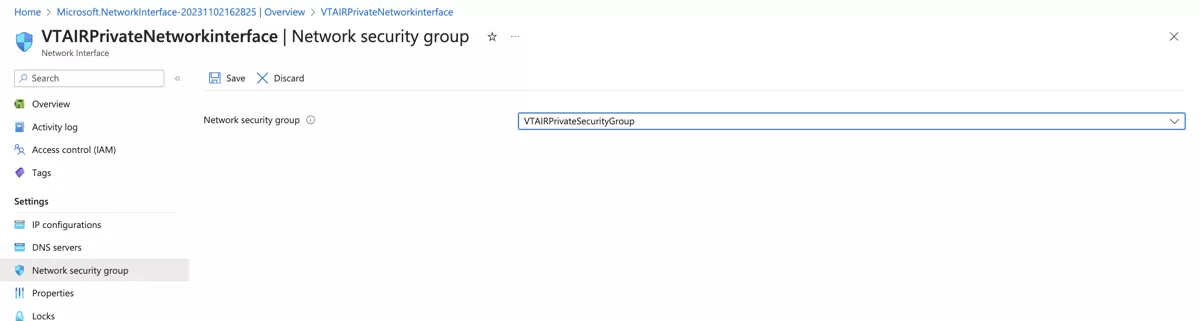

Navigieren Sie zu Network security group und wählen Sie VTAIRPrivateSecurityGroup.

VT AIR Azure Private Network Interface Security Group


3.9.4. Azure VT AIR Appliance

Es ist an der Zeit, die VT AIR-Appliance zu erstellen und zu starten.

Wir haben Videos erstellt, um die gesamte Konfiguration zu zeigen.

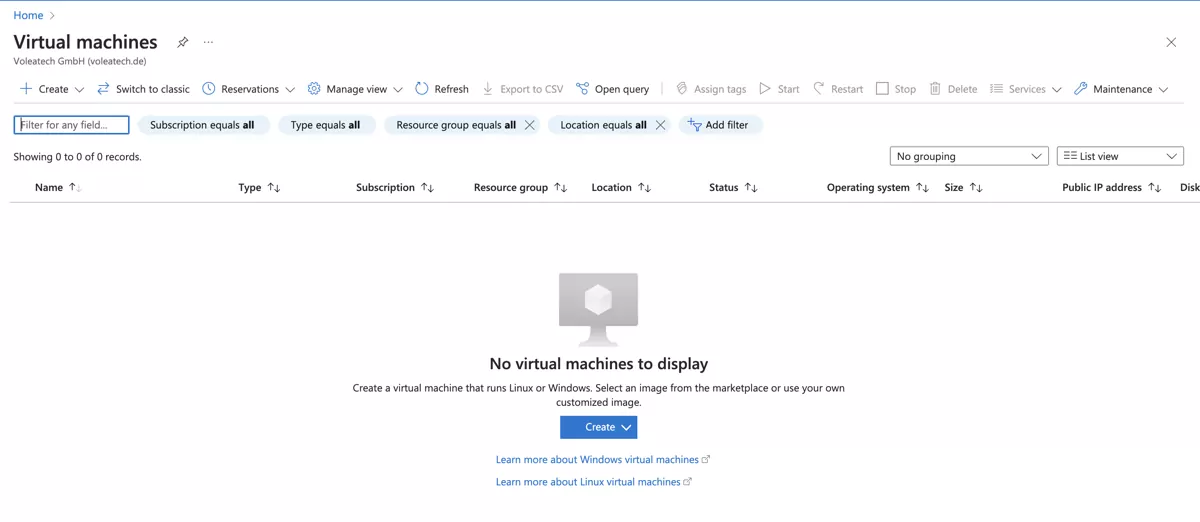

Navigieren Sie zu Virtual machines, wählen Sie Create und wählen Sie Azure virtual machine.

VT AIR Azure VM

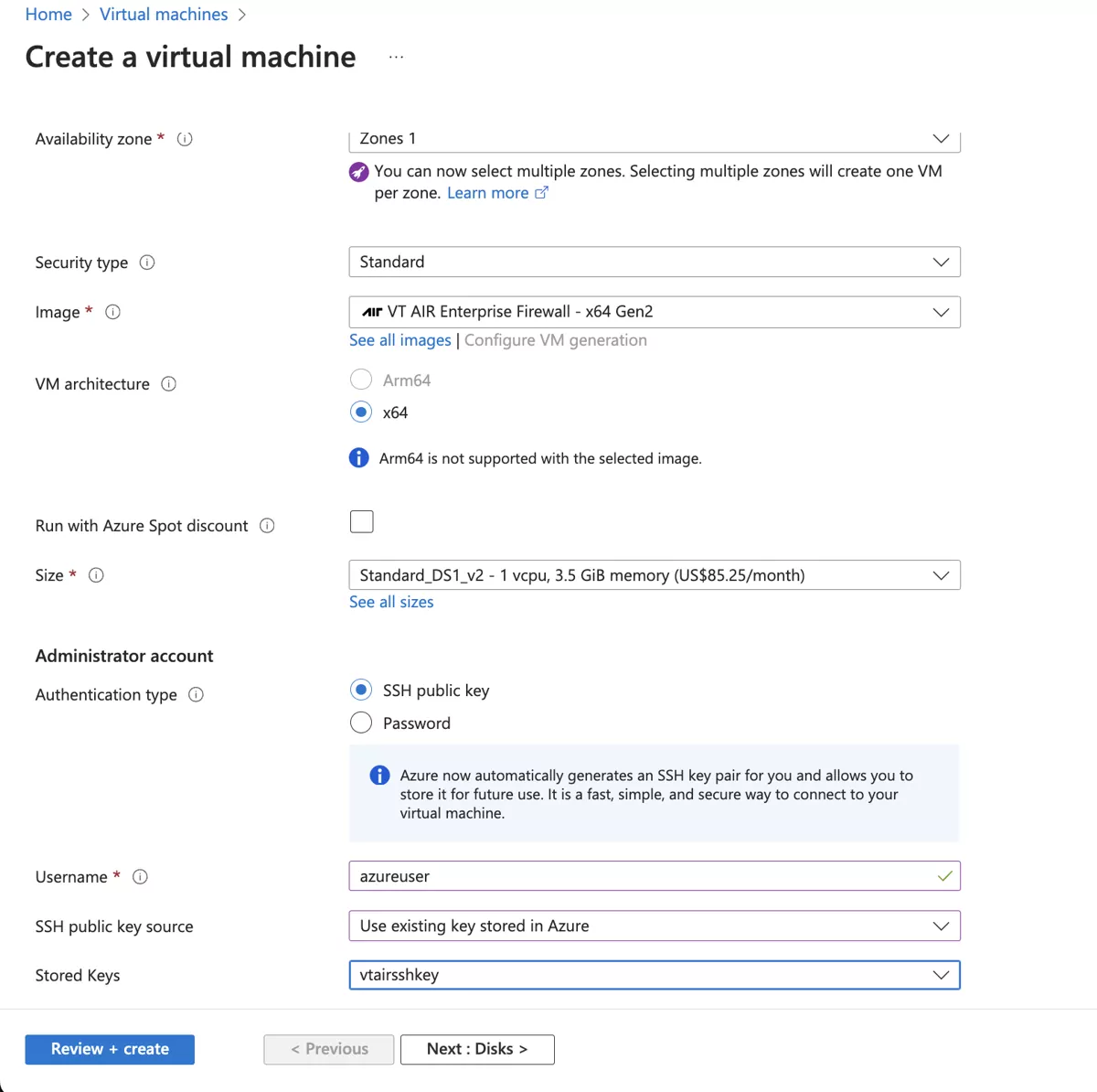

Wählen Sie Ihre Subscription, Resource group und Region und geben Sie der virtuellen Maschine einen Namen.

Wir werden die Instanz VTAIR nennen. Suchen Sie im Azure Machine Image nach VT AIR.

Wählen Sie Ihre bevorzugte Size.

Wählen Sie Ihre Size und ein Schlüsselpaar für die Standard-SSH-Verbindung aus.

Die Instanz wird auch über das Webgui verfügbar sein.

VT AIR Azure Instance


3.9.4.1. Speicherung

Achten Sie darauf, einen ausreichend großen Speicherplatz zu wählen. Wir empfehlen 30 GB oder mehr.

3.9.4.2. Public Network Interface (WAN)

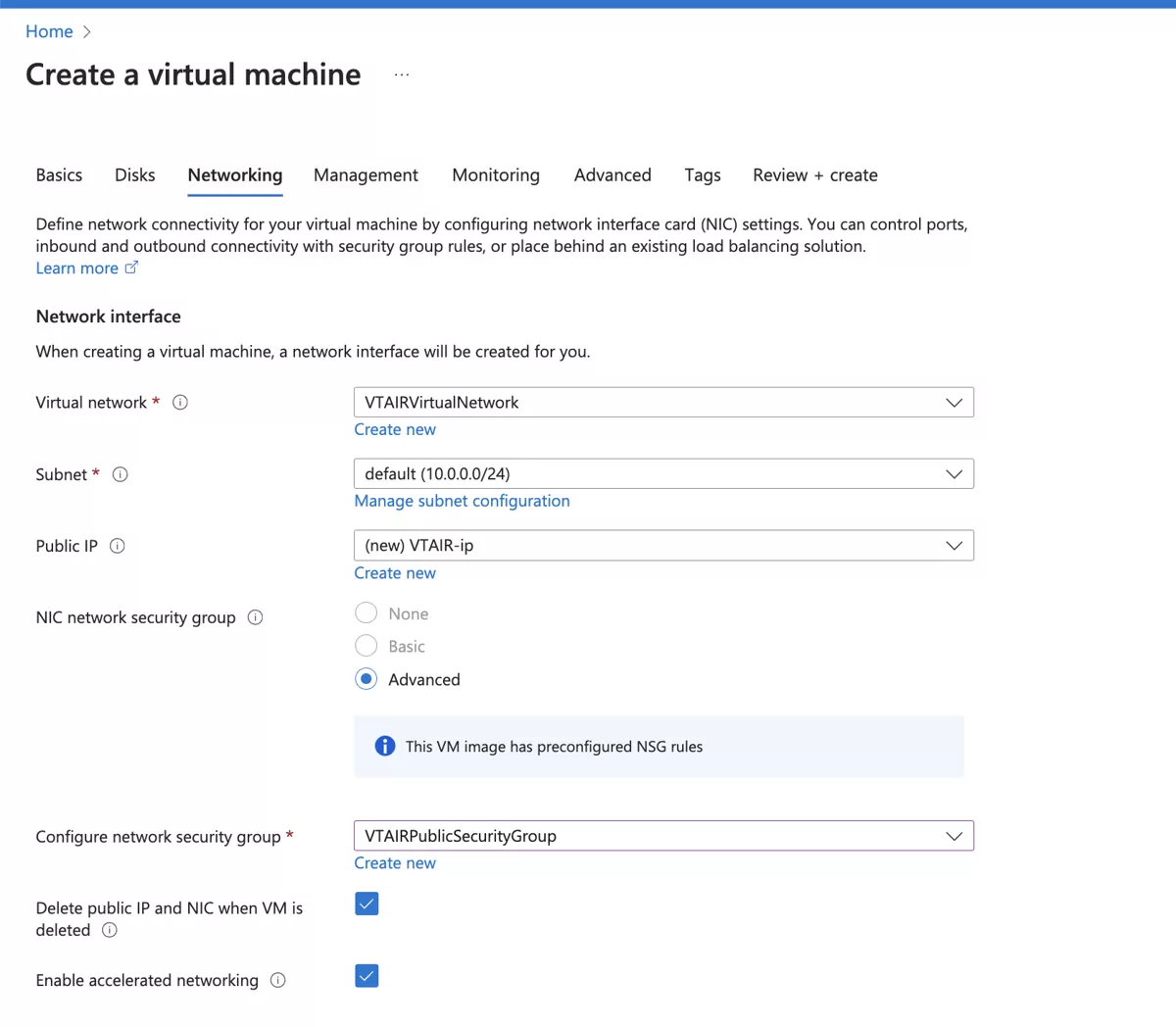

In den Netzwerkeinstellungen wählen Sie das virtuelle Netzwerk VTAIRVirtualNetwork. Wählen Sie auch das Standard-Subnetz.

VT AIR Azure Instance Network

Wählen Sie advanced in den Einstellungen der NIC network security group settings.

Für die Sicherheitsgruppe wählen Sie VTAIRPublicSecurityGroup

Klicken Sie auf Advanced network configuration

Vergewissern Sie sich, dass die Einstellung Enable accelerated networking aktiviert ist.

Sie können die Erstellung der virtuellen Maschine an dieser Stelle abschließen.

3.9.4.3. Private Network Interface (LAN)

Die private Netzwerkschnittstelle muss mit der virtuellen Maschine verknüpft werden, nachdem sie erstellt wurde. Warten Sie, bis die virtuelle Maschine vollständig erstellt ist und läuft.

VT AIR Azure Instance Running

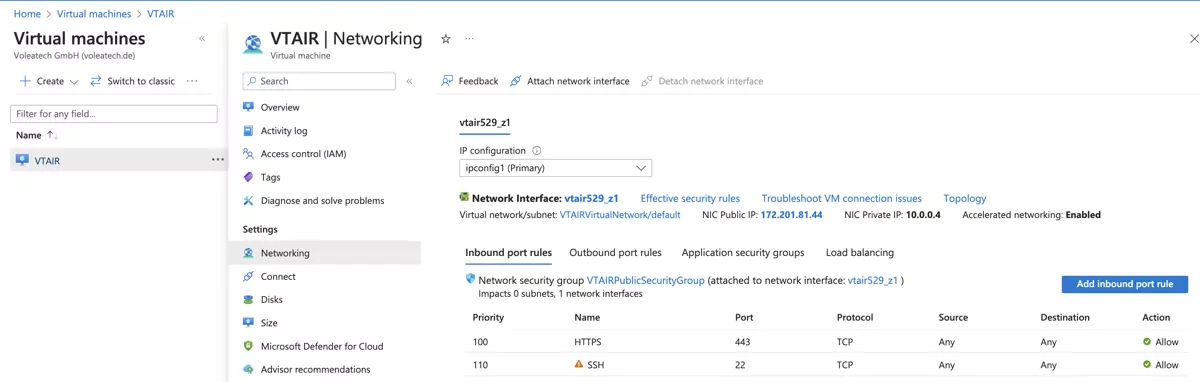

Halten Sie die virtuelle Maschine an dieser Stelle an und gehen Sie zu den Einstellungen der VM. Wechseln Sie zu Settings und Networking.

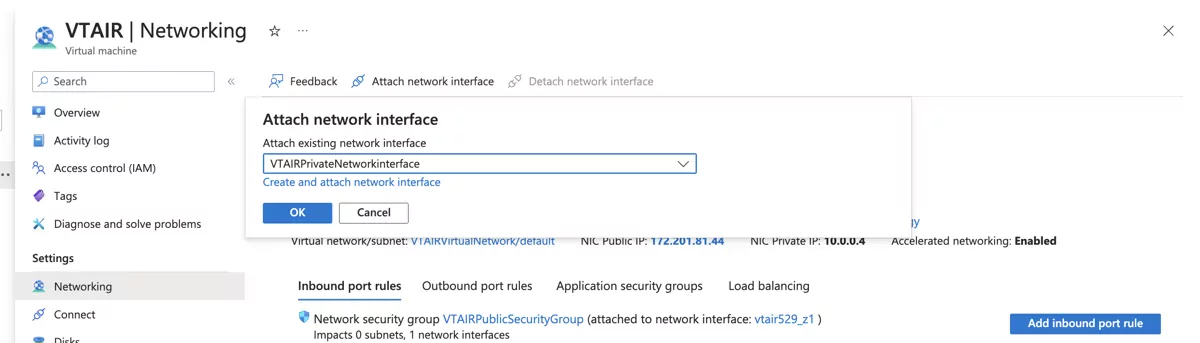

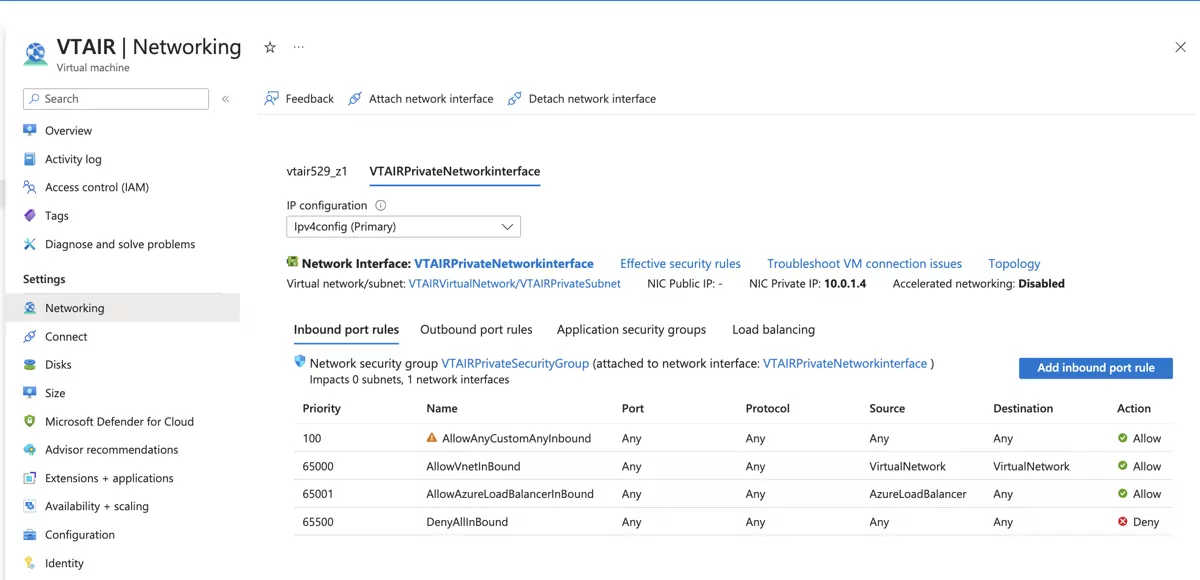

Klicken Sie im oberen Menü auf Attach network interface und suchen Sie das VTAIRPrivateNetworkinterface.

Sobald die Schnittstelle mit der VM verbunden ist, können Sie diese wieder starten. Notieren Sie sich auch die IP-Adresse der neuen Schnittstelle, da wir diese im nächsten Schritt benötigen, um die Standardroute für die LAN-Routing-Tabelle zu erstellen. In unserem Fall ist es 10.0.1.4.

VT AIR Azure Instance Network LAN VT AIR Azure Instance Network LAN VT AIR Azure Instance Network LAN


3.9.4.3.1. Standardroute, die auf die VT AIR LAN-Schnittstelle zeigt

Der nächste Schritt muss in den Einstellungen der Route tables ausgeführt werden. Die private Netzwerkschnittstelle (LAN) muss das Standardgateway für die VTAIRPrivateRoutingTable sein

Navigieren Sie zu Routes und klicken Sie auf Add.

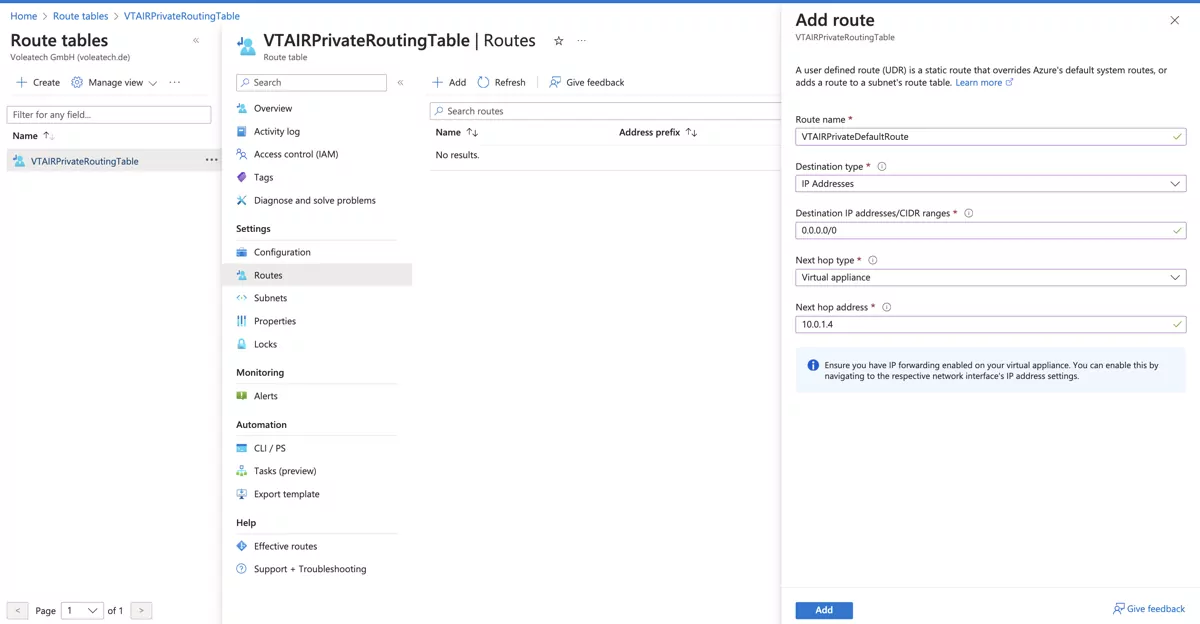

Geben Sie der Route den Namen VTAIRPublicRoutingTableGateway, den destination type IP Addresses, das Ziel ist der Netzwerk-IP-Bereich 0.0.0.0/0 und der next hop type Virtual appliance. Die Adresse des nächsten Hops ist die IP-Adresse der LAN-Schnittstelle der virtuellen Maschine. In unserem Fall 10.0.1.4.

VT AIR Azure Public Routing Table Private Gateway Association


3.9.5. VT AIR-Konfiguration

Nun müssen wir uns auf der Webgui der VT AIR-Instanz anmelden, um die LAN-Schnittstelle und weitere Einstellungen zu konfigurieren.

3.9.5.1. Aktivieren und Einstellen des LAN-Interfaces

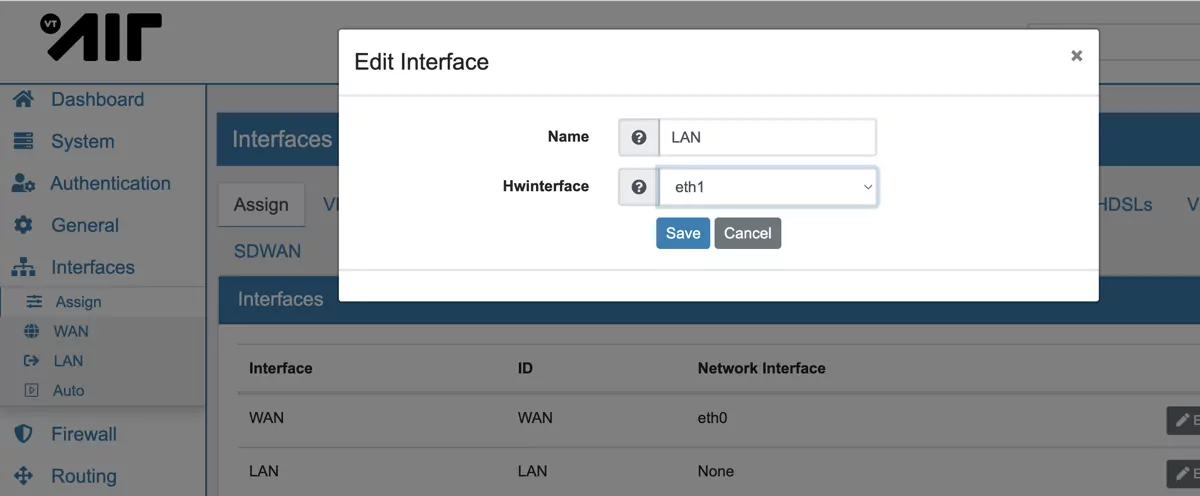

Navigieren Sie in der Webgui zu Interfaces -> Assign. Wählen Sie die Schaltfläche Bearbeiten neben der Schnittstelle LAN und weisen Sie ihr die neue Schnittstelle zu.

VT AIR Azure Instance LAN Assign

Wechseln Sie zu den LAN-Interface Einstellungen, indem Sie zu Interfaces -> LAN gehen. Aktivieren Sie die Schnittstelle und setzen Sie den IPv4-Type auf DHCP. Speichern Sie die Einstellungen.

VT AIR Azure Instance LAN Interface

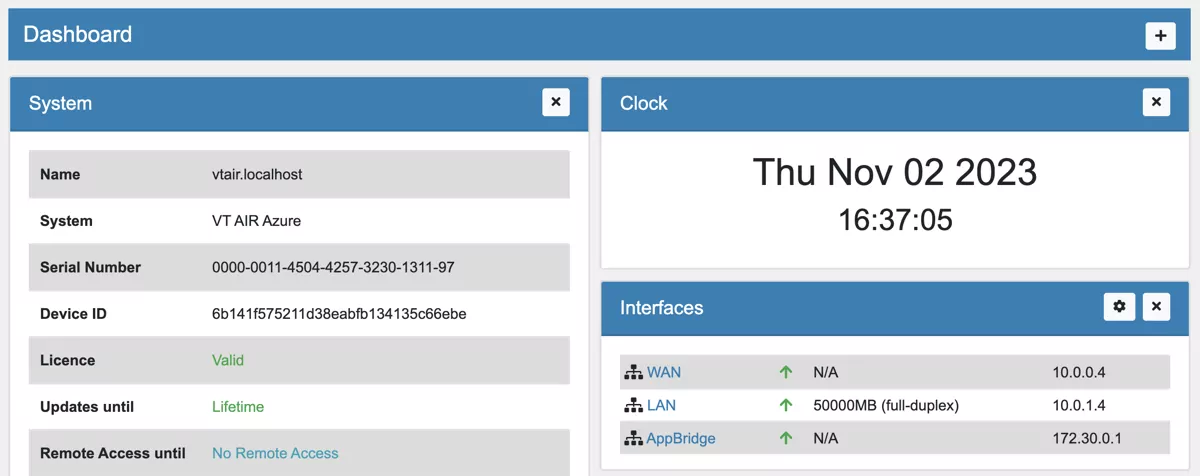

Dadurch wird die LAN-Schnittstelle aktiviert und die IP 192.168.1.10 wird zugewiesen.

VT AIR Azure Instance Dashboard


3.9.5.2. DNAT-Regeln und VPN-Konfiguration erstellen

Sie können nun alle verschiedenen Einstellungen vornehmen, die Sie für Ihre Einrichtung benötigen. Um Instanzen hinter VT AIR für die elastische IP verfügbar zu machen, konfigurieren Sie eine DNAT-Regel.

Sie können auch die verschiedenen VPN-Optionen konfigurieren.

3.9.6. Azure-VMs

Verbinden Sie Azure-VMs mit dem privaten Subnetz, sodass sie sich im LAN-Netzwerk des VT AIR befinden.

Wir haben Videos erstellt, um die gesamte Konfiguration zu zeigen.

3.9.6.1. Hinzufügen zum Private Network Subnet

Wenn Sie bereits Instanzen laufen haben, müssen Sie eine neue Netzwerkschnittstelle erstellen und die vorhandene Netzwerkschnittstelle auf der VM ändern.

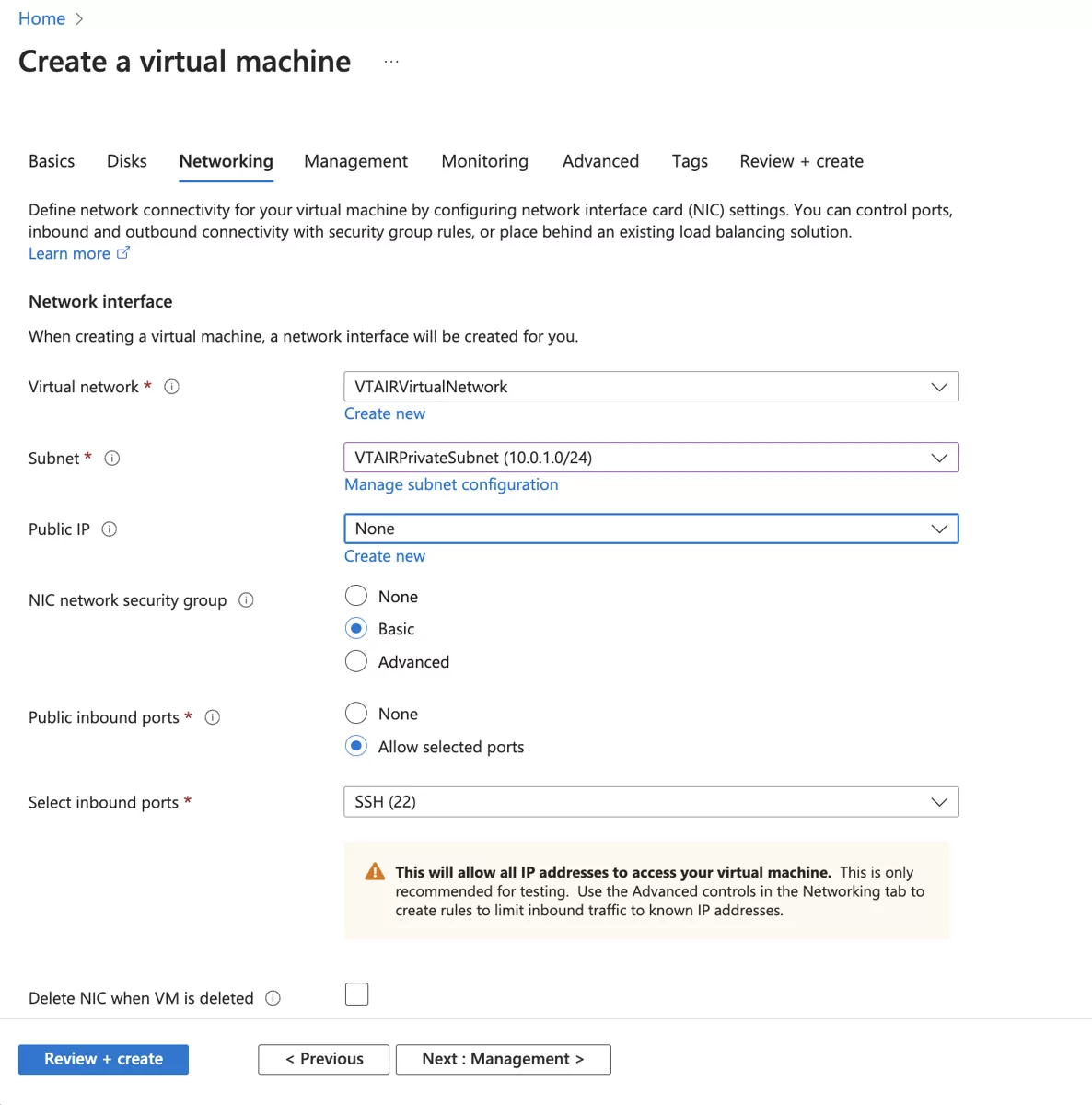

Wenn Sie eine neue VM erstellen, können Sie das virtuelle Netzwerk und das private Subnetz in den Netzwerkeinstellungen auswählen.

VT AIR Azure Server


3.9.6.2. Private Network Security Group zuweisen

Stellen Sie sicher, dass Sie eine geeignete Network Security Group auswählen, damit die VM für die VT AIR zugänglich ist.
